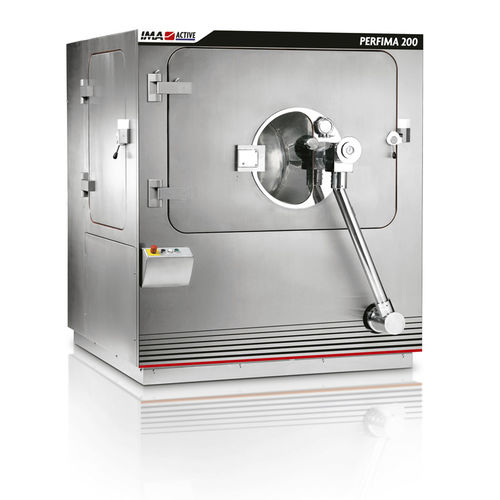

Поворотная система нанесения покрытия PERFIMA

пленкойдля лабораторийдля фармацевтической промышленности

Обзор
PERFIMA — перфорированная ванна для нанесения пленочного и сахарного покрытия на таблетки. Геометрия ванны в сочетании с перемешивающими лопастями в центральной зоне барабана обеспечивает равномерное перемешивание при широком диапазоне загрузки — от лабораторных партий до полной производственной загрузки. Разработана для автоматизированных процессов нанесения покрытия; возможна комплектация для containment-инсталляций с целью снижения воздействия на оператора при работе с высокоактивными АФИ (HAPI).

Ключевые особенности

• Оптимизированный воздушный поток: положение и размеры выходного канала для равномерной сушки и экономии энергии.
• Автоматизированная обработка: опции автоматической загрузки и выгрузки для минимизации ручной работы.
• Полный containment: изоляция контактных с продуктом частей для гигиены, безопасности оператора и предотвращения перекрестного загрязнения (подходит для containment).
• Удобный доступ: передняя и боковые двери для быстрой инспекции и обслуживания.
• Компактная установка: возможна through-the-wall инсталляция для оптимизации производственного пространства.
• Интуитивный HMI: корпоративный HMI MAX для удобства управления и мониторинга процесса.
• Система рециркуляции воды: снижает расход воды и объём сточных вод.
• AHU с рекуперацией тепла: повторное использование обработанного воздуха для кондиционирования входящего воздуха и повышения энергоэффективности.
• Автоматическая CIP-система, валидация проведена совместно с Университетом Пармы, обеспечивает быструю и воспроизводимую очистку и сокращение простоев.

Варианты машины

• Perfima Echo: сварные перемешивающие лопасти для пленочного и сахарного покрытия; эффективна при 25%–100% загрузки ванны.
• Perfima Extra: съемные лопасти для большей гибкости; работает при 10%–100% загрузки и поддерживает различные конфигурации продукта.
• Perfima Edge: барабан с wedge-wire экраном для бережной обработки пеллет, минитаблеток и таблеток; полу-конусная форма облегчает удаление остатков и чистку.
• Perfima Lab: лабораторный коутер с технологиями производственных машин; удобное управление, эффективная очистка и сменные барабаны (3–70 л) для НИОКР и масштабирования.

Эксплуатация и безопасность
Опции полной изоляции оборудования для поддержки containment и снижения экспозиции операторов к высокопотентным API (HAPI). Передняя и боковые двери для быстрой визуальной проверки; автоматическая подача/выгрузка снижает ручную обработку; верифицированный CIP обеспечивает соответствие гигиеническим требованиям.

Технические данные
Model | Lab* | 200 (120) | 200 | 500 (360) | 500 | 800
Мин/макс ёмкость (литры) | Лабораторные сменные барабаны | 6 (1,5–6) / 10 (3–10) / 30 (8–30) / 70 (18–70) | 30–120 (12–120)** | 60–250 (25–250)** | 90–360 (30–360)** | 140–550 (55–550)** | 240–950 (95–950)**
Диаметр ванны (мм) | Лабораторные барабаны: 715/765/865/985 | 1 200 | 1 360 | 1 516 | 1 716 | 1 985
Диаметр горловины (мм) | 474 | 540 | 540 | 580 | 580 | 732
Мощность мотора ванны (кВт) | 1,5 | 4 | 4 | 5,5 | 5,5 | 7,5
Подача технологического воздуха (м³/ч) | 1 100 | 2 500 | 4 000 | 5 000 | 6 000 | 8 000
Примечания: * сменный барабан. ** В исполнении EXTRA доступна опция съемных лопастей.

Габариты (мм)
DIMENSION | LAB | 200 | 500 | 800
A (mm) | 1 895 | 2 824 | 3 833 | 4 624
B (mm) | 1 594 | 1 824 | 2 300 | 2 831
C (mm) | 1 250 | 1 801 | 2 201 | 2 635
D (mm) | 2 840 | 3 775 | 4 896 | 6 047
E (mm) | 928 | 852 | 947 | 1 012
F (mm) | 2 532 | 2 671 | 2 961 | 3 257
G (mm) | 1 997 | 2 082 | 2 370 | 2 670
H (mm) | 1 400 | 1 340 | 1 435 | 1 600

Дополнительная информация

• Применение: пленочное покрытие таблеток, сахарное покрытие; EDGE для пеллет/минитаблеток; LAB для НИОКР и масштабирования.
• Варианты конструкции: сварные или съемные перемешивающие лопасти, wedge-wire экраны согласно требованиям продукта.
• Эффективность использования ресурсов: рекуперация воздуха AHU и рециркуляция воды для снижения энергопотребления и расхода воды.
• Brand: IMA Active / IMA Group.
