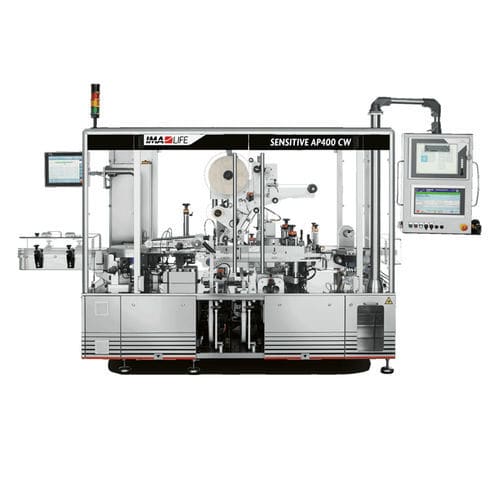

Этикетировочная машина для картона SENSITIVE AP400 Series

для фармацевтической промышленностиавтоматическаялинейная

Обзор
Серия SENSITIVE AP400 представляет собой полный ряд автоматических линейных этикетировщиков, предназначенных для нанесения самоклеящихся этикеток на картонные коробки на высокой скорости. Серия включает несколько моделей с конкретными функциями и может поставляться как автономно, так и для интеграции в полноценные упаковочные линии.

• SENSITIVE AP400 CW (100% контроль взвешивания)
• SENSITIVE AP400 3T (до 3 голов)
• SENSITIVE AP400 C (компактная)
• SENSITIVE AP400 T (этикетки с защитой от вскрытия)

Ключевые возможности
Серия конфигурируется под требования заказчика и может размещать до трёх этикетировочных головок (две боковые для пломб с защитой от вскрытия и одна верхняя для виньеточных этикеток). Поддерживается печать и проверка кодов отслеживания (2D Data Matrix, штрих-код) и интеграция струйных/лазерных принтеров, камерных систем визуального контроля и другого ПО для Track & Trace и сериализации. Применяется полное сервоприводное управление для обеспечения высокой точности.

Основные преимущества

• Продуманный дизайн: Компактная эргономичная конструкция из нержавеющей стали, оптимизированная для фармацевтических сред; лёгкий доступ для очистки и обслуживания.
• Типы коробок: Обрабатывает широкий спектр форматов коробок, включая aeroplane- и reverse-tuck-конструкции.
• Печать и сериализация: Поддерживает устройства для дополнительной печати и системы машинного зрения для Track & Trace и подтверждения сериализации.
• Полный сервопривод: Обеспечивает максимальную точность нанесения этикеток.
• Плавная передача коробок: Положительный транспорт при помощи зубчатого ремня для ровной передачи по рабочим зонам.
• Удобная подача этикеток: Держатели рулонов скользят по направляющим с автоматическим разматыванием и датчиками конца рулона.
• Интуитивный HMI: Эффективный мониторинг машины и контроль сбора данных.
• Тройная система отбраковки: Отбраковывает коробки с несоответствием по весу, неэтикетированные/не сериализованные или с несоответствиями печати/этикетирования.

Версии машин (кратко)

• SENSITIVE AP400 3T: Универсальные варианты конфигурации (1–3 голов). Разработана для нанесения пломб с защитой от вскрытия и виньеток на высоких скоростях; эргономична и проста в обслуживании.
• SENSITIVE AP400 CW: Интегрированная система 100% контрольного взвешивания; наносит этикетки на до трёх сторон коробки с выполнением проверок веса и сериализации; включает три системы отбраковки и положительный транспорт для высокого производственного потока (до 400 ppm в зависимости от конфигурации).
• SENSITIVE AP400 C: Компактная, экономящая место версия (длина прибл. 1 400 мм), подходящая для ограниченных площадей; поддерживает до трёх голов для верхних/нижних и пломбовых применений; идеальна как автономное решение или для интеграции/модернизации линии.
• SENSITIVE AP400 T: Ориентирована на пломбирование с защитой от вскрытия; компактна и эргономична, с двумя этикетировочными блоками по бокам; синхронизация шаг/серво для точного нанесения; высокая производительность при уменьшенном занимаемом пространстве.

Медиа и проверочные функции (без ссылок)
Несколько изображений продукта и видеоматериалов/документации показывают: нанесение пломб, нанесение верхней этикетки, внутренние обзоры, блок контрольного взвешивания, детали лазерной печати, подачу/выгрузку коробок, тройную систему отбраковки и специальные видеоматериалы для AP400 CW и AP400 C.

Технические характеристики

• Общие возможности серии: Конфигурируется до 3 этикетировочных голов (две боковые для защиты от вскрытия + одна верхняя для виньеток); печать и проверка 2D Data Matrix / штрих-кодов; интеграция струйных/лазерных принтеров и систем визуального контроля; сервоприводные механизмы; положительный транспорт с зубчатым ремнём; держатели рулонов с автоматическим разматыванием и датчиками конца рулона.
• Точность нанесения: ±1 мм (типично).
• Размер виньеточной этикетки: Длина 15–60 мм; Высота 10–60 мм (в зависимости от модели).
• Диаметр рулона для виньеток: До 400 мм.
• Размер пломбовой этикетки: Длина 15–35 мм; Высота 15–35 мм.
• Диаметр рулона для пломбовых этикеток: До 400 мм.
• Диапазоны размеров картонных коробок (типично): A (длина) 20–130 мм (большие размеры обрабатываются по специальной конфигурации); B (ширина) 12–100 мм; C (высота) 50–210 мм. *Более крупные размеры обрабатываются по опциям конфигурации заказчика.
• SENSITIVE AP400 CW (типичные данные): Максимальная производительность до 400 коробок/мин; установленная мощность прибл. 5 кВт (в зависимости от конфигурации); стандартное напряжение 400 V – 50 Hz – 3PH + PE; доступные ширины A: 400 / 600 / 800 / 1100 mm (опции подачи/формата); ориентировочный вес 1 200 кг.
• SENSITIVE AP400 3T (типичные данные): Максимальная производительность до 400 коробок/мин; установленная мощность прибл. 3,5 кВт (в зависимости от конфигурации); стандартное напряжение 400 V – 50 Hz – 3PH + PE; доступные ширины A: 400 / 600 / 800 / 1100 mm; ориентировочный вес 1 000 кг.
• SENSITIVE AP400 C (типичные данные): Максимальная производительность до 400 коробок/мин; установленная мощность прибл. 3,5 кВт (в зависимости от конфигурации); стандартное напряжение 400 V – 50 Hz – 3PH + PE; ориентировочный вес ~750 кг; очень компактная площадка (длина ~1 400 mm).
• SENSITIVE AP400 T (типичные данные): Максимальная производительность до 500 коробок/мин (в зависимости от модели); установленная мощность прибл. 3,5 кВт; стандартное напряжение 400 V – 50 Hz – 3PH + PE; ориентировочный вес ~500 кг.
• Обработка отклонённых коробок: Тройная стратегия отбраковки (несоответствие веса, неэтикетированные/не сериализованные, несоответствия печати/этикетирования).
• Производственная среда: Разработана для фармацевтического класса производства с нержавеющей отделкой и лёгким доступом для очистки и обслуживания.
