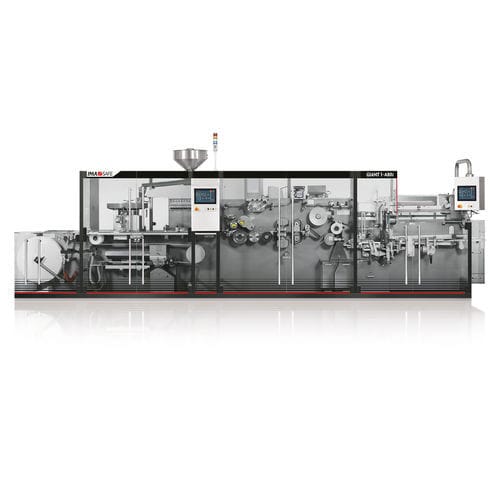

Линия розлива и укупорки для фармацевтической промышленности GIANT1 Series

для использования в фармацевтикеавтоматическаялинейная

Обзор
Серия GIANT1 упаковочных машин для блистеров обеспечивает широкую гибкость в отношении форм продукта, размеров и конфигураций блистеров и предназначена для производства «точно в срок» небольших и средних партий. Машины имеют современную конструкцию, системы подачи, контроль качества и сервомоторы. GIANT1 интегрирует запатентованный универсальный питатель Sombrero для высокой универсальности и зону подачи, подготовленную для контейнмента. Линия компактна, с линейным рабочим потоком и отличной обзорностью для оператора.

Ключевые особенности

• Зона подачи, подготовленная для контейнмента, для твердых фармацевтических форм
• Запатентованный универсальный питатель Sombrero для надежной подачи различных форм, допусков и фрагментов
• Компактный линейный рабочий поток с высокой доступностью для оператора
• Инновационный блок резки и выбраковки несоответствующих блистеров
• Быстрая и воспроизводимая направляемая переналадка
• Поддержка алюминиево-алюминиевых (alu-alu) блистерных гнезд без ограничений
• Запатентованный автоматический магазин восстановления блистеров для максимизации эффективности подачи в картонопакетировщик

Новая возможность
НОВОЕ! Серия GIANT1 теперь включает стандартный соединительный модуль, позволяющий переворачивать блистеры для работы с коробками с противоположными подгибами крышки, а также сцеплять блистеры для уменьшения объема коробки или увеличения емкости блистеров. Это улучшает логистику и устойчивость при исключении необходимости специальных дизайнов блистеров; доступен опциональный режим обхода (bypass).

Выделенные модули / технологии

• Запатентованный универсальный питатель Sombrero — устойчив к допускам продукта и фрагментам, разработан для поддержания непрерывного производства и обеспечения высокого уровня контейнмента
• Зона предварительного нагрева и формовки (стандартные блоки формовки и нагрева)
• Узлы запайки и резки с опциями положительной передачи блистеров
• Станция кодирования и перфорации, подходящая для маркировки продукта и вторичных операций
• Интегрированный с картонопакетировщиком модуль, совместимый с Track & Trace, для камер и струйных принтеров (готов к сериализации)

Модификации машины

• GIANT1-A80i — интегрированная машина для упаковки в блистер и картонопакетировщик с положительной передачей блистеров; до 350 блистеров/мин и 175 картонов/мин
• GIANT1-A86 — интегрированная машина для упаковки в блистер и картонопакетировщик с положительной передачей блистеров; до 350 блистеров/мин и 350 картонов/мин
• GIANT1-A80 — интегрированная машина для упаковки в блистер и картонопакетировщик, соединение через магазин; до 400 блистеров/мин и 175 картонов/мин
• GIANT1 Stand Alone — GIANT1 сконфигурирован для подключения к любой последующей упаковочной машине (картонопакетировщику, wallet packer, flowpacker или конечной машине) для гибких производственных компоновок

Медиа и заметки по галерее
Материалы по машине включают трейлер продукта и галерею, показывающую преднагрев/формование, зону подачи, зону запайки, кодирование и перфорацию, блок резки, магазин восстановления блистеров, передачу блистеров в картонопакетировщик, захват/открытие коробки, вставку продукта и закрытие коробки. Эти материалы иллюстрируют компоновку машины и критические технологические посты.

Технические данные (таблица)
TECHNICAL DATA GIANT1 Series
Размеры блистера vs размеры коробки:
Ширина — блистер: 30-90 мм | коробка: 35-97 мм
Длина — блистер: 60-145 мм | коробка: 65-154 мм
Глубина / высота — блистер: 3-12 мм | коробка: 12-106 мм

Производительность (по модели):
Модель — GIANT1 (семейство)
Блистеры — до 400 блистеров/мин.
GIANT1-A80i — до 350 блистеров/мин. — Коробки: до 175 коробок/мин.
GIANT1-A86 — до 350 блистеров/мин. — Коробки: до 350 коробок/мин.
GIANT1-A80 — до 400 блистеров/мин. — Коробки: до 175 коробок/мин.

Track & Trace
Интегрированный в картонопакетировщик модуль Track & Trace поддерживает применение камер и струйных принтеров для сериализации в компактной компоновке линии, оптимизируя эффективность и длину линии.

Характеристики / технические спецификации

• Название серии: GIANT1 Series
• Бренд: IMA
• Зона подачи, подготовленная для контейнмента (спроектирована для применения в контейнменте)
• Запатентованный универсальный питатель Sombrero (устойчив к фрагментам и различным формам)
• Диапазон ширины блистера: 30–90 мм
• Диапазон длины блистера: 60–145 мм
• Диапазон глубины/высоты блистера: 3–12 мм
• Диапазон ширины коробки: 35–97 мм
• Диапазон длины коробки: 65–154 мм
• Диапазон глубины/высоты коробки: 12–106 мм
• Максимальная скорость блистера (семейство): до 400 блистеров/мин (в зависимости от модели)
• Скорость картонопакетировщика GIANT1-A80i: до 175 коробок/мин
• Скорость картонопакетировщика GIANT1-A86: до 350 коробок/мин
• Скорость блистера GIANT1-A80: до 400 блистеров/мин (при подключении через магазин)
• Опциональный стандартный соединительный модуль для переворота и сцепления блистеров (логистические и экологические преимущества)
