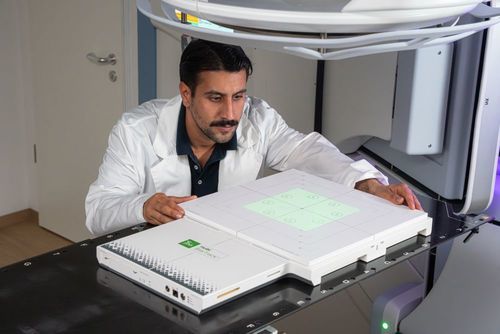

Дозиметр для проверки рентгеновские лучи myQA StarTrack³

Обзор
myQA StarTrack³ — высокоразрешающая 2D‑матрица детекторов для Machine QA линейных ускорителей. Обеспечивает единичную установку для получения полных данных фотонных и электронных пучков на активной площади 34 × 34 см для ввода в эксплуатацию, ежемесячного и годового QA без прогрева и сложной инфраструктуры.

Ключевые преимущества

• Точность: матрица ионизационных камер высокой плотности обеспечивает точность, сопоставимую с водяной камерой (±0,5 %) для измерений выхода и профиля.
• Покрытие: полное покрытие поля (≥30×30 см с учетом хвостов) для управления пучком в реальном времени, быстрой верификации и анализа трендов.
• Эффективность: одна быстрая измерение фиксирует выход, качество пучка (TPR20,10 / R50), плоскостность, симметрию, размер поля и пенумбру — ежемесячный QA выполняется за считанные минуты, включая настройку.

Особенности

• Установка одного детектора: от позиционирования до подтверждённого измерения менее чем за пять минут.
• Беспроводная передача данных для работы без кабелей; опционально доступен Ethernet‑LAN.
• Перезаряжаемая батарея с зарядным устройством в комплекте; опция питания 9V.
• Лазерные метки для точного и воспроизводимого выравнивания.
• Интегрированные пластины для проверки энергии для фотонов (TPR20,10) и электронов (R50) — менее минуты на проверку.
• Высокое пространственное разрешение: 2.5 mm на краях поля; 5.0 mm центр‑к‑центру по основным осям; 7.1 mm по диагоналям для точного измерения профиля и пенумбры.

Кратко — выделенные возможности

• Выемки для удобного и безопасного обращения и транспортировки.
• Проверка светового поля: количественные результаты доступны в ПО.
• Беспроводной обмен данными; опциональный Ethernet для безопасной проводной передачи.
• Перезаряжаемая батарея обеспечивает быстрые установки между машинами.
• Лазерные метки для простой процедуры выравнивания.
• Активная площадь измерения до 34 × 34 см²; интегрированные камеры проверки энергии для фотонов и электронов.
• Высокое разрешение датчиков: 509 ионизационных камер (9 центральных камер); 5 mm c‑c по основным осям; 7.1 mm по диагоналям.
• Веб‑приложение myQA StarTrack³: централизованный репозиторий для трендовых QA‑данных с встроенными тестами Machine QA (автоматическая проверка энергии, совпадение светового/излучательного поля, постоянство выхода, постоянство профиля). Поддерживает относительные, счётные или абсолютные режимы анализа.
• Проверка энергии и согласованность обеспечиваются специализированными пластинами для фотонов и электронов (TPR20,10 и R50).

Матрица детекторов — технические данные (таблица)
Размер поля / активная измерительная площадь (cm): 34 x 34
Количество ионизационных камер: 509
Разрешение (расстояние центр‑центр) (mm): 5.0 (основные оси); 2.5 (края поля); 7.1 (диагонали)
Тип детектора / сенсора: вентилируемая параллельная пластинчатая ионизационная камера
Размер детектора / камеры (mm): 3.2 × 2.0
Объём камеры (мм³): 16.08
Габариты [ДxШxВ] [mm]: 666 x 430 x 40
Вес матрицы (kg): 9.8 (включая батарею)
Поддерживаемые энергии: Фотон (FF/FFF) [MV]: 6/6 FFF, 10/10 FFF, 15, 18; Электроны (MeV): 6, 9, 12, 15, 18
Питание: Перезаряжаемая батарея вкл. зарядное устройство; опция питания 9V
Передача данных: Беспроводная или Ethernet

Веб‑приложение myQA StarTrack³ — технические данные (таблица)
Установка сервера (рекомендуется): Развертывание на физическом или виртуальном сервере
Поддерживаемые серверные ОС: Windows Server 2022
HW‑ресурсы (сервер): CPU: 4 ядра / 2 GHz рекомендуются
Рекомендуемая клиентская ОС: Windows 11; Установка на ПК: Windows 11, CPU: 2 ядра / 2 GHz рекомендуется
Минимальные требования к оборудованию: Место на диске: 0.5 MB/измерение (рекомендуется типично 200 GB); ОЗУ: 16 GB рекомендуется; Требуется MSSQL Server 2022; Сеть: 10/100/1000 Base T
Поддерживаемые браузеры (доступ к приложению): Microsoft Edge (v140+), Google Chrome (v140+), Mozilla Firefox (v143+); Рекомендуемое разрешение: 1920×1080, масштаб 100%

Примечания
Технические данные могут изменяться без предварительного уведомления. Иллюстрации продукта и спецификации могут отличаться от фактической комплектации.

Характеристики / технические спецификации

• Model: myQA StarTrack³
• Активная измерительная площадь: 34 x 34 cm
• Количество ионизационных камер: 509
• Разрешение детектора: 5.0 mm (основные оси), 2.5 mm (края поля), 7.1 mm (диагонали)
• Тип детектора: вентилируемые параллельные пластиночные ионизационные камеры
• Размеры камеры: 3.2 × 2.0 mm; общий объём камеры 16.08 mm³
• Габариты матрицы: 666 × 430 × 40 mm; вес 9.8 kg (включая батарею)
• Поддерживаемые энергии фотонов: 6/6 FFF, 10/10 FFF, 15, 18 MV; энергии электронов: 6, 9, 12, 15, 18 MeV
• Питание: Перезаряжаемая батарея с зарядным устройством; опция питания 9V
• Передача данных: Беспроводная (по умолчанию) или Ethernet LAN
• Программное обеспечение: Веб‑приложение myQA StarTrack³ (установка на сервер или ПК; требуется MSSQL Server 2022)
