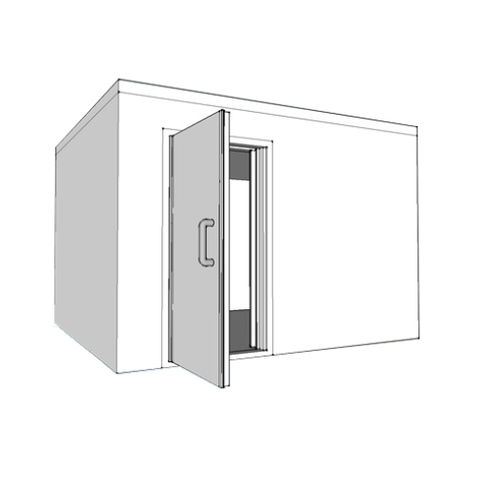

* IAC 120A-1: Популярный, стандартный двухстенный стенд со структурно изолированным внутренним помещением, обеспечивающий высокий уровень шумопоглощения
Двухстенная (комната в комнате) конструкция серии 120a состоит из двух корпусов, построенных в двух корпусах
из 4" модульных панелей толщиной, разделенных воздушным пространством размером 4 дюйма, в комплекте с ковровым виброизоляционным полом, системой вентиляции на крыше, встраиваемой электрической системой, дверями Noise-Lock® и стеклопакетами, аудиометрической системой
штекерные панели акустически совместимы и поставляются готовыми к монтажу на месте.
- NIC 70
Общий расчетный расчетный вес конструкции:
См. таблицу на стр. 1
Панельная конструкция:
Noise-Lock® V (внутренние стены), Noise-Lock® IV (наружные стены), Noise-Lock® VI (внутренние потолки) и Noise-Lock® IV (наружные потолки)
Размер панели:
Максимальный размер панелей должен быть определен заказчиком для обеспечения доступа на площадку
Внутренние поверхности:
22ga. оцинкованная перфорированная сталь
Наружные поверхности:
14га. холоднокатаная цельнокатаная сталь
Пол Внутренняя поверхность пола Поверхность:
11га. горячекатаная сталь
Готово:
Текстурированное порошковое покрытие
Дверь:
(2) 2'-9" шириной x 6'-1½" открывающийся распределительный кулачковый подъемник с нажимной пластиной и натяжными ручками
Записка:
- Габариты дверцы, расположенной в свободном проёме, указаны на рисунке
- Noise-Lock® STC-51 с шумопоглощающим устройством или двойным шумопоглощающим устройством
- Пылезащитное уплотнение должно быть обеспечено в воздушном пространстве вокруг
двери и окна. Угол подоконника должен быть обеспечен между дверями.
Окно:
(2) 2'-6" шириной x 2'-10" алюминиевая рама с двойным остеклением толщиной ¼" и ламинированным безопасным стеклом (ширина уменьшена на небольших моделях)
Вибрационная изоляция кабины:
Виброизоляционные направляющие должны быть установлены под панелями пола
Электрический:
- 120 В встраиваемый светильник накаливания
- Переключатель 120 В для вентиляторов и освещения
- Дуплексная розетка 120 В
---
