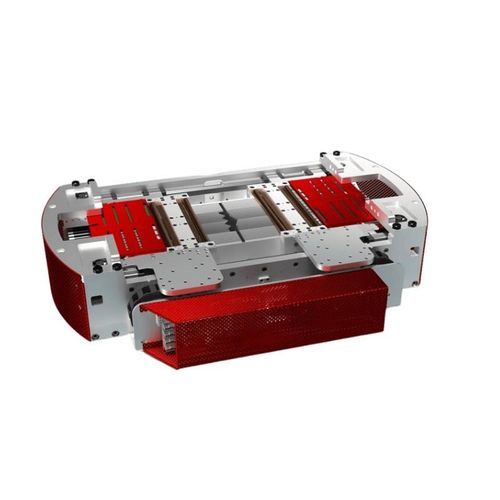

Многолепестковый коллиматор для систем радиотерапии Standard MLC EMM120

для систем радиохирургии

Обзор
EMM120 Standard MLC — OEM‑готовый мультилистовой коллиматор, спроектированный для интеграции в клинические и исследовательские LINAC. Обеспечивает поле 40×40 см с помощью 120 прецизионных вольфрамовых лепестков в компактном, легко обслуживаемом корпусе.

Конфигурация лепестков

• Стандарт: 120 лепестков
• Ширина центрального лепестка: 5 мм
• Ширина периферийного лепестка: 10 мм
• Шаттл-система для обеспечения полного overtravel (101%)

Мотор и привод

• Отраслевые DC‑моторы с интегрированными энкодерами
• Высокоскоростное движение лепестков > 50 мм/с при частоте управления 200 Гц
• Точность микропозиционирования < 0.2 мм
• Двойная петля PID‑управления 40 kHz для воспроизводимой работы

Интеграция управления

• Поддержка протоколов TCP/IP и UDP (Ethernet)
• Проверка движения в реальном времени с обратной связью по замкнутому циклу
• Опции вторичных энкодеров для резервирования

Материалы и долговечность

• Высота лепестка: 80 мм, вольфрам (≥95% W)
• Сверхточная обработка с конструкцией «шип‑паз» (tongue & groove)
• Утечка между лепестками << 1% для оптимальной дозовой конформности

Преимущества

• Конфигурация 120 лепестков 40×40 см обеспечивает субмиллиметровую точность полей для IMRT и VMAT
• Геометрия вольфрамовых лепестков уменьшает пенумбру и минимизирует утечку
• Открытые интерфейсы TCP/IP и UDP облегчают интеграцию в LINAC
• DC‑приводы обеспечивают >50 мм/с для динамической формовки пучка
• Компактная модульная конструкция для OEM‑использования и упрощённого сервисного обслуживания
• Документировано CE; произведено по ISO 13485, соответствует MDR

Точность и производительность
Высокоторезолюционный PID‑контроль и встроенные энкодеры обеспечивают повторяемость позиционирования на субмиллиметровом уровне, необходимую для стереотаксических процедур, VMAT и высокоточной радиотерапии.

Применение

• Модуляция пучка IMRT и VMAT
• 3D‑CRT и конформная терапия
• SRS и краниальные обработки
• Формирование полей грудной клетки и таза
• Радиотерапия простаты и головы/шеи
• Исследования FLASH и разработка прототипов LINAC

Производство и соответствие
Спроектировано и произведено в Германии в соответствии с ISO 13485. Система соответствует MDR и поставляется с CE‑документацией; поставляется как OEM‑готовый, независимый от поставщика модуль формирования пучка.

Технические характеристики

• Модель: EMM120 Standard MLC
• Размер поля: 40 × 40 см
• Лепестки: 120
• Ширина центрального лепестка: 5 мм
• Ширина периферийного лепестка: 10 мм
• Высота лепестка: 80 мм вольфрам (≥95% W)
• Утечка между лепестками: << 1%
• Скорость лепестка: > 50 мм/с
• Частота управления: 200 Гц (движение), 40 kHz двойная петля PID
• Точность микропозиционирования: < 0.2 мм
• Overtravel: шаттл‑система обеспечивает полный overtravel (101%)
• Интерфейсы управления: TCP/IP, UDP (Ethernet) с реальным временем замкнутой обратной связью
• Интеграция: OEM‑готовый, модульный монтаж и открытые протоколы для интеграции в LINAC
• Стандарты: произведено по ISO 13485, доступна документация MDR / CE
