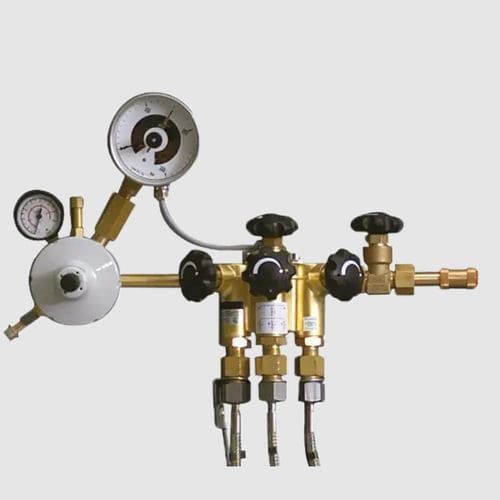

Манифольд для медицинских газов SIMPLEX MMR

для больницручной

Симплексная рампа предназначена для газораспределительных систем малого расхода, применяемых в лабораториях, небольших клиниках или ветлечебницах, и позволяет использовать только одну баллонную группу. Регулятор давления смонтирован непосредственно на газосборном узле, а на каждом входном присоединении предусмотрены фильтр, обратный клапан и запорный вентиль. Такая компоновка позволяет одновременно использовать только одну группу баллонов. Устойчивое давление на выходе обеспечивается наличием двухступенчатового регулятора с предустановленным давлением и контролируется установленным на стороне высокого давления контактным манометром, который может быть подключен к сигнальному блоку.. СПЕЦИФИКАЦИЯ СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ СИМПЛЕКСНОЙ РАМПЫ ММR: Рампа газораспределительная симплексная ММR Газосборная линия с моноблоком на 3 шланга Выпускная аппаратура газосборной линии ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ ММR: сигнальный блок предохранительный клапан с ручной активацией армированные шланги высокого давления с предохранительными тросиками кронштейны для крепления баллонов (включен в комплект коллекторных трубок газового цилиндра) таблички с названием газа предохранительный клапан ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Газы:O2, Воздух, N2, Ar, N2O, CO2 (все медицинские газы) Номинальный расход:30 м3/ч Номинальное давление на входе:200 бар (20000 kПa) Номинальное давление на выходе:5 бар (диапазон уставки 4–5 бар) Входное присоединение:W21,8×1/14"M Выходное присоединение:G3/8"M Предохранительный клапан:6 бар Присоединительные размеры предохранительных клапанов::∅ 8 мм Присоединительные размеры продувочных клапанов:W21,8×1/14"M + припаянная труба ∅ 15 mm
