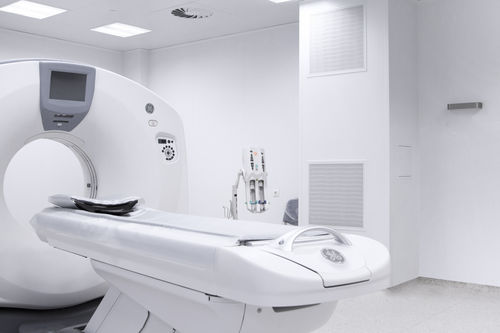

Перегородочная панель РТГ - это базовый элемент для создания чистых помещений с защитой от рентгеновского излучения.
Внешний вид не отличается от стандартных перегородочных панелей. Панели соединяются между собой задвиганием панелей друг в друга, в места соединений панелей вкладывается соединяющая защитная свинцовая перегородка, обеспечивающая полное закрытие экранирующим элементом мест соединения панелей.
Толщину экранирующего свинцового вкладыша всегда определяет проектировщик на основании оптимизации и пределов излучения согласно подзаконным актам о радиационной защите и предписаниям данного государства.
Толщина экранирующего свинцового вкладыша
1 мм
1.5 мм
2 мм
3 мм
Толщина панели
100 мм
120 мм
60 мм
80 мм
Ширина панели S
ширина - значение
500 мм - толщ. свинцового вкладыша 1; 1,5; 2 и 3
700 мм - толщ. свинцового вкладыша 1; 1,5 и 2
900 мм - толщ. свинцового вкладыша 1 и 1,5
Для S2 1 и 1,5: S - ширина в мм в соответствии с линейкой размеровПриоритетные размеры: - макс. 900 мм. Для S2 2: S - ширина в мм в соответствии с линейкой размеровПредпочтительные размеры: - макс. 700 мм Для S2 3: S - ширина в мм в соответствии с линейкой размеровПриоритетные размеры: - макс. 500 мм.У экранирующего вкладыша толщ. 2 и 3 мм максимальная ширина 800 мм. Как нетиповой можно указать требуемый размермин. размер: 300 мм, макс. размер панели: 1190 мм. S - ширина в мм в соответствии с линейкой размеров 500, 700 и 900 мм.
