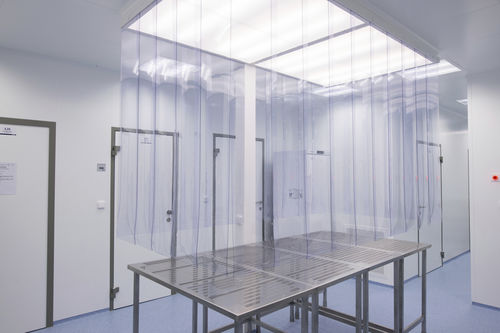

Система ламинарного потока для операционного зала 108.02

потолочная

Ламинарное поле предназначено для направления подаваемого воздуха, выходящего из фильтровальных насадок PUROFIL. Корпус ламинаризатора прикреплён к фильтровальным насадкам, составленным в ламинарные поля в лёгком металлическом подвесном потолке. Ламинарное поле может состоять только из фильтровальных насадок или их можно комбинировать со светильниками и кассетами. В случае необходимости корпус конструируется для ламинарных полей различных размеров. На корпус ламинарного поля могут быть установлены по его периметру упругие или жёсткие ширмы обычного или антистатического исполнения. Ламинарные поля можно устанавливать рядом друг с другом. ТЕХНИЧЕСКИЕ ДАННЫЕ Тип изделия Ламинарное поле из наконечников PUROFIL Кол-во лам. полей размещение должно быть обосновано чертежом Кол-во насадок PUROFIL в ламинарном поле для насадки с фильтром 570x570 мм, размещение должно быть обосновано чертежом для насадки с фильтром 1180x1180 мм, размещение должно быть обосновано чертежом для насадки с фильтром 1180x555 мм, размещение должно быть обосновано чертежом Высота корпуса ламинарного поля 150 мм 175 мм 200 мм 225 мм 150, 175, 200, 225 - высота корпуса в мм Вариант выхода ламинаризатор - стандартный перфорированный металлический лист Освещение - только для варианта на выходе с ламинаризатором без освещения с освещением люминесцентными лампами Форма ламинарного поля L-образное поле - форму и ширмы необходимо обосновать чертежом прямоугольник в LK o N x M кассетах (O2x1 ÷ O4x3, n=max.4, m=max.3)
