Если при работе с относительно небольшими предметами и грузами он в основном прибывает к другим паллетам FLG по скорости и точности, то PORTAL-Line предназначен больше для работы с большими грузами и высокой тактовой мощностью и точным позиционированием.
Интегрированные роботизированные решения также требуют драгоценного пространства пола и часто сами мешают.
С PORTAL-Line вся площадь оптимально используется под порталом, и он может легко охватывать большие участки работы.

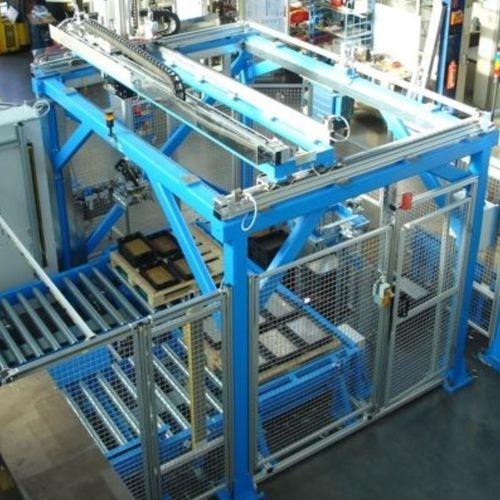

Основная конструкция состоит из рамы из квадратных стальных труб с порошковым покрытием и в общей сложности четырех основных осей. Оси X, Y и Z - линейные, собственной разработки и производства, сервооси с ЧПУ, приводимые в движение не требующими обслуживания серводвигателями.
Дополнительное использование телескопических осей PORTAL-Line является идеальным решением для помещений с небольшой высотой.
Четвертая ось - пневматическая поворотная ось, используемая для выравнивания упаковок в соответствии с укладкой на поддоны.
PORTAL-Line подходит для использования в фармацевтической, косметической, автомобильной, потребительской, электротехнической, пластмассовой промышленности и т.д.
Размеры мин. (Д x Ш x В) - 2 500 x 2 500 x 4 400 мм
Грузоподъемность - до 60 кг (стандарт)
Высота штабелирования - макс. 1 800 мм (стандарт)
Подача лотков - Конвейерная технология или погрузчик/штабелер
Привод - Привод от двигателя
Тактовое время - > 300 упаковочных изделий/ч
Меню управления - Siemens S7 (стандарт)
Siemens IPC, Beckhoff IPC
Транспортировка поддонов с помощью конвейерной технологии
Телескопическая ось Z
Более 2 мест для поддонов
2 движения по направляющим (оси X)
---
