Двигатель для медицинской промышленности RIB11 series
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Применение
- для медицинской промышленности
- Скорость вращения
96 rpm
(603,1858 rad.min-1)- Диаметр
384 mm
(15,12 in)- Напряжение
600 V
Описание
Обзор
Основные характеристики
Монтажные размеры
Механические данные
Моменты
Скорости
Токи
Потери мощности
Электрические характеристики
Общие характеристики
Условия охлаждения
Применения
Информация для заказа

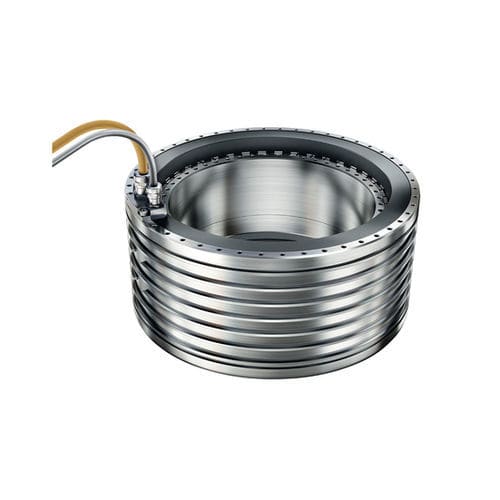

- RIB11-3P-384x175-Z4.0 — стандартный торquemотор от Schaeffler, разработанный для прямых приводов и поворотных столов. Обеспечивает высокие предельные и номинальные моменты, низкий коггинг и имеет опции интегрированного охлаждения для повышения длительного момента.
Основные характеристики
- Основные размеры
- DAP (Внешний диаметр статора): 485 мм
- D (Эффективный диаметр воздушного зазора): 384 мм
- H (Активная высота): 175 мм
- DIS (Внутренний диаметр ротора): 345 мм
- HS (Высота ротора): 176 мм
- HP (Высота статора): 235 мм
Монтажные размеры
- DP (Диаметр окружности болтов статора): 468 мм
- DS (Диаметр окружности болтов ротора): 360 мм
- TS_S × TD_S (Резьба ротора): M8x16
- n_S × TP_S (Резьба ротора, количество × шаг): 48 × 7.5°
- TS_PC × TD_PC (Резьба статора, со стороны кабеля): M8x16
- n_PC × TP_PC (Резьба статора, со стороны кабеля, количество × шаг): 45 × 7.5°
- TS_P × TD_P (Резьба статора): M8x16
- n_P × TP_P (Резьба статора, количество × шаг): 48 × 7.5°
Механические данные
- Масса ротора (mS): 28 кг
- Масса статора (mP): 104.1 кг
Моменты
- Предельный момент (Tu): 4 308 Нм
- Пиковый момент (Tp): 3 852 Нм
- Номинальный момент, с охлаждением (Tcw): 2 473 Нм
- Номинальный момент, без охлаждения (Tc): 985 Нм
- Момент при блокировке, с охлаждением (Tsw): 1 879 Нм
- Коггинг-момент (Tcog): 10.75 Нм
Скорости
- Предельная скорость при Ipeff и UDCL (n_lp): 61 1/min
- Скорость «колена» (n_lw): 96 1/min
- Номинальная скорость (S1), с охлаждением (n_lwS1): 96 1/min
Токи
- Эффективный номинальный ток, с охлаждением (I_cw_eff): 52.4 A
- Эффективный номинальный ток, без охлаждения (I_c_eff): 19 A
- Эффективный ток при блокировке, с охлаждением (I_sw_eff): 37.8 A
- Эффективный предельный ток (I_u_eff): 122.2 A
- Эффективный пиковый ток (I_p_eff): 97.8 A
Потери мощности
- Потеря при Tp (P_lp): 19 776 W
- Потеря при Tcw (P_lw): 7 633 W
- Потеря при Tc (P_lc): 747 W
Электрические характеристики
- Напряжение промежуточного звена DC (UDCL): 600 V
- Электрическое сопротивление фаза-фаза (R20): 1.4 Ω
- Индуктивность фаза-фаза (L): 16.5 mH
- Константа обратной ЭДС фаза-фаза (k_u): 42.3 V/(rad/s)
Общие характеристики
- Число пар полюсов (P): 33
- Постоянная двигателя (k_m): 36.04 Nm/√W
- Постоянная момента (k_T): 51.8 Nm/A
- Порог отключения по температуре двигателя (θ_PTC): 110 °C
- Осьовое притяжение (F_a): 0.67 kN
- Радиальное притяжение (F_r): 12.4 kN/mm
Условия охлаждения
- Расход охлаждающей воды (dV/dt): 14.6 l/min
- Номинальная температура подачи (θ_nf): 20 °C
- Разница температуры охлаждающей воды (Δθ): 7.5 K
Применения
- Прецизионные поворотные столы, оси с прямым приводом и шпиндели станков для низкоскоростных задач с высоким моментом.
- Системы позиционирования, намоточные механизмы, азимутальные приводы телескопов и индексирующие узлы, требующие низкого коггинга и высокого длительного момента при охлаждении.
Информация для заказа
- Наименование изделия: RIB11-3P-384x175-Z4.0
- Бренд: Schaeffler
- ID продукта: 2882139
- Категория: direct-drives / torque-motors / standard-torque-motors
- Страница продукта: https://medias.schaeffler.com/en/product/direct-drives/torque-motors/standard-torque-motors/rib11-3p-384x175-z4.0/p/2882139
