Операционная видеосистема 1080p CuratOR SC431

4K1080p2K

Обзор продукта

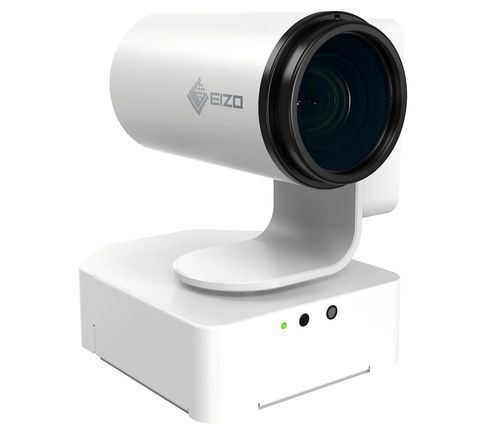

CuratOR SC431 — это UHD‑система видеокамеры для хирургического поля с интегрированным трёхосным креплением, предназначенная для записи и трансляции в операционных. Обеспечивает плавную съёмку 4K/60p с функциями стабилизации и настройками изображения, оптимизированными для хирургического освещения и рабочих процессов.

Ключевые характеристики

• Съёмка 4K UHD (3840 × 2160) при 60 Гц прогрессив для плавного высокоразрешающего изображения
• 30× оптический моторизованный зум (нейтрально‑плотностный фильтр в комплекте)
• Интегрированное трёхосное крепление (пан/тилт/ролл) с плавным позиционированием и интеллектуальными шагами для точной кадрировки на больших увеличениях
• Image Shake Stabilizer для снижения микровибраций и дрожания при зумировании
• Встроенный микрофон и синхронизированный аудиовыход

Функции изображения
SC431 включает Knee (снижение засветки от хирургических светильников), Black Stretch (улучшение видимости в тёмных областях), Noise Reduction и 10‑битный цветовой выход для плавных градаций. Доступны управление режимом экспозиции, зоной измерения, YUV‑цветовой матрицей, балансом белого и резкостью для сбалансированной съёмки в сложном освещении операционной.

Детализация и зум
30× оптический зум обеспечивает детальную съёмку малых зон и узких хирургических полей. Объектив поддерживает установку ND‑фильтров для подавления бликов и пересвета; ND‑фильтр поставляется в комплекте.

Крепление и движение
Интегрированное крепление обеспечивает панорамирование ±170°, наклон +90° до −30° и крен ±200°. Движения остаются параллельны полю зрения независимо от крена. Интеллектуальные шаги замедляют скорость пан/тилт/ролл при увеличении зума для точных настроек на больших увеличениях.

Подключение и выходы
Блок управления камерой (CCU) оснащён 12G‑SDI и HDMI для 4K UHD и 3G‑SDI и HDMI для Full HD. Все сигналы могут выводиться одновременно для предпросмотра и записи в смешанных средах. Поддерживаемые интерфейсы удалённого управления: LAN, RS‑232C и ИК‑пульт.

Подключение одним кабелем
Головка камеры соединяется с CCU одним специализированным кабелем, передающим видео, аудио и питание, что упрощает установку и уменьшает количество кабелей. Доступные длины кабеля: 5 м, 25 м и 35 м; опциональный удлинительный адаптер позволяет последовательно соединять два кабеля (5 м + 5 м или 5 м + 25 м).

Запись аудио
Головка камеры оснащена встроенным микрофоном; CCU обеспечивает синхронизированный аудиовыход. Вкл/выкл микрофона осуществляется одной кнопкой.

Файлы и загрузки
Технический лист, брошюра, инструкция по применению и монтажное руководство доступны для загрузки у производителя (обратитесь к производителю для получения актуальных файлов).

Технические характеристики

• Матрица: CMOS 1/2.8 типа, одиночный чип
• Эффективные пиксели: 3840 × 2160
• Зум: 30× оптический моторизованный
• Фокусное расстояние: 4.5 мм (W) – 135 мм (T)
• Горизонтальное поле зрения (HFOV): 62.3° (W) – 2.5° (T)
• Минимальное расстояние до объекта (MOD): 100 мм (W) – 700 мм (T)
• Диаметр фильтра: 72 мм
• Фокус: Auto, Manual
• Диафрагма: Auto, Manual
• Диапазон панорамы: ±170°
• Диапазон наклона: +90° до −30°
• Диапазон крена: ±200°
• Скорость Pan/Tilt: 8.6 – 0.05°/s (7 шагов)
• Скорость Roll: 30 – 0.2°/s (7 шагов)
• Встроенный микрофон: Да
• Функции управления изображением: Режим экспозиции, Зона замера, YUV цветовая матрица, Баланс белого, Резкость
• Усиление (Gain): Auto, Manual (0 – 51 dB)
• Скорость затвора: [59.94 Hz выход] 1/60 – 1/10000, [50 Hz выход] 1/50 – 1/10000
• Инверсия изображения: Normal, Flip
• Выходы изображения: 4K – HDMI, BNC (12G‑SDI); 2K – HDMI, BNC (3G‑SDI)
• Форматы видеовыхода (примеры): 4K (HDMI/SDI) 2160/59.94p, 2160/50p; 2K (HDMI/SDI) 1080/59.94p, 1080/50p и интерлейс‑варианты
• Аудиовыход: HDMI, SDI, мини‑джек
• Удалённое управление: LAN, RS‑232C, ИК‑пульт
• Сертификации и стандарты: CE / UKCA, CB, cTUVus, IEC60601-1, VCCI‑A, FCC‑A, CAN ICES (A), RoHS, WEEE
• Комплект поставки: AC‑адаптер, сетевой кабель AC (2 м), ИК‑пульт, резиновые ножки ×4, кабельный кожух, инструкция по применению, краткое руководство
• Гарантия: 2 года
• Требования к электропитанию: DC 24 V
• Макс. потребление: 77 W
• Рабочая температура / влажность: Головка камеры 0 – 35 °C / 20 – 80 % (без конденсации); CCU 0 – 40 °C / 20 – 80 % (без конденсации)
• Габариты (Ш × В × Г): Головка камеры 161 × 211.5 × 213.7 мм (с кабельным кожухом); CCU 220 × 87.5 × 270 мм (без выступов и резиновых ножек)
• Масса нетто: Головка камеры 3.4 кг; CCU 3.0 кг
• Шаг отверстий (крепление): 100 × 100 мм
