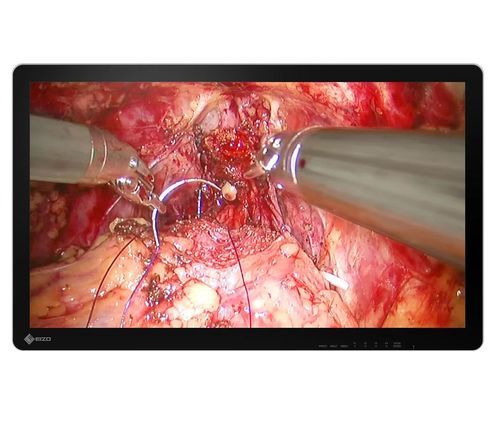

Монитор для эндоскопии EX3242-3D

для операционнойхирургическийразрешение 4K

Обзор продукта
Этот 32" хирургический 3D-монитор воспроизводит стереоскопические 4K UHD (3840 x 2160) изображения с высокой точностью для эндоскопии, микрохирургии и других прецизионных процедур. Обеспечивает яркость до 850 cd/m², эмуляцию BT.2020 для широкого цветового охвата и совместимость с HDR (PQ и HLG).

Ключевые особенности

• 4K 3D хирургический дисплей: стереоскопическое 4K UHD (3840 x 2160) до 850 cd/m² для детального восприятия глубины.
• Точное цветопередача (эмуляция BT.2020) для различения тонких оттенков в клинической практике.
• Поддержка HDR (PQ и HLG) для сохранения деталей в тенях и бликах при использовании HDR-совместимых эндоскопических камер.
• Оптическое склеивание (optical bonding) уменьшает отражения, предотвращает конденсацию внутри панели и повышает механическую прочность.
• Полностью плоское защитное стекло с закруглёнными углами для удобной очистки и гигиеничной эксплуатации (передняя защита IP45, корпус IP32).
• Высокая твердость защитного стекла (>9H); optical bonding препятствует попаданию пыли/влажности в ЖК-панель.
• Лёгкие 3D поляризационные очки с антизапотевающим покрытием в комплекте (без батареек, совместимы с ношением маски).

3D и функции изображения

• Поддержка нескольких 3D-форматов сигнала: Side by Side, Line by Line, Top and Bottom, Simulcast (SIMUL) для 4K и Full HD (SIMUL Level-B).
• Поворот 3D-режима и зеркалирование на 180° для адаптации ориентации изображения к положению камеры и линии взгляда хирурга/ассистента.
• Регулировка параллакса для тонкой настройки горизонтальной 3D-глубины и достижения естественного ощущения глубины.

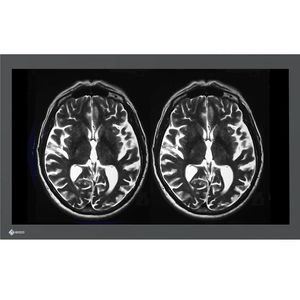

• Одновременные режимы отображения: Picture-by-Picture (PbyP) и Picture-in-Picture (PinP) с независимыми режимами для каждого окна (гамма 1.8–2.6 или DICOM® Preset Mode).

Подключения и обработка сигнала
Монитор предоставляет широкий набор высокоскоростных входов/выходов для медицинских модальностей: BNC (12G-SDI) x2, DisplayPort (HDCP 1.3), HDMI (HDCP 1.4), DVI-D (HDCP 1.4). Через 12G-SDI возможна стабильная 4K-передача на большие расстояния (ок. 30 м). Выходные разъёмы (DisplayPort, BNC 12G-SDI, DVI-D) обеспечивают passthrough и прямое подключение к последующим мониторам для мультиэкранных конфигураций.
Auto Input Detection автоматически переключается на другой подключённый вход при потере выбранного видеосигнала, обеспечивая резервирование во время процедур. HDMI-разъём оснащён механизмом фиксации кабеля для стабильного соединения.

Дизайн и пригодность для операционной
Плоская лицевая панель из стекла и закруглённые углы упрощают очистку и дезинфекцию в операционной. Съёмный кожух для кабелей аккуратно размещает кабели, повышая безопасность и гигиену. Крепление VESA (100x100 и 200x200) обеспечивает гибкие варианты установки.

Комплект поставки (может отличаться по странам)

• Сетевой кабель и адаптер питания
• 3D поляризационные очки anti-fog x3
• Винты для VESA-адаптера x8
• Кожух для кабелей
• Диск с ПО (PDF руководство по установке) и инструкция по эксплуатации

Сертификации и стандарты
CE / UKCA (медицинское изделие), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN60601-1, VCCI-A, FCC-A, CAN ICES-3(A), RCM, RoHS, China RoHS, WEEE, CCC, EAC, BIS. Классификация FDA: Class I.

Технические характеристики

• Model: EX3242-3D
• Model Variations: EX3242-3D-WT: without stand
• Цвет корпуса: Белый
• Тип панели: IPS с защитным стеклом и optical bonding
• Подсветка: LED
• Размер: 81.3 cm / 32"
• Нативное разрешение: 3840 x 2160 (16:9)
• Размер видимого изображения (Ш x В): 708 x 399 mm
• Шаг пикселя (Ш x В): 0.185 x 0.185 mm
• Отображаемые цвета: 10-bit (SDI / DisplayPort / HDMI) до 1,07 млрд; 8-bit: 16,77 млн
• Углы обзора (Ш / В, тип.): 178° / 178°
• Яркость (тип.): 850 cd/m²
• Контрастность (тип.): 1500:1
• Время отклика (тип.): 20 ms (чёрный-белый-чёрный)
• Цветовой охват (тип.): эмуляция BT.2020
• Входы: DisplayPort (HDCP 1.3), HDMI (HDCP 1.4), BNC (12G-SDI) x2, DVI-D (HDCP 1.4)
• Выходы: DisplayPort, BNC (12G-SDI), DVI-D
• Цифровая частота развертки (Ш / В): 18 - 136 kHz / 23 - 71 Hz
• 3D формат сигнала: 4K: Side by Side, Line by Line, Top and Bottom, SIMUL; Full HD: Side by Side, Line by Line, Top and Bottom, SIMUL (Level-B)
• Требования к питанию: AC 100 - 240 V, 50 / 60 Hz
• Максимальное энергопотребление: 205 W (макс.)
• Выход питания: DC 5V, 2A
• Одновременное отображение: Picture-by-Picture (2 PbyP), Picture-in-Picture (PinP)
• Языки OSD: English, German, French, Spanish, Italian, Swedish, Japanese, Simplified Chinese, Traditional Chinese, Russian, Portuguese
• Коммуникационный разъём: RS-232C
• Доп. функции: поворот 180°, зеркалирование; регулировка параллакса
• Степень защиты: IP45 (передняя), IP32 (задняя)
• Масса нетто: 13.6 kg
• Шаг крепежных отверстий (VESA): 200 x 200 mm, M6, глубина 7-12 mm; 100 x 100 mm, M4, глубина 7-11 mm
