Описанная ниже газоаналитическая система предназначена для установки в безопасном месте и в условиях кондиционирования воздуха в помещении. Она обеспечивает непрерывное и одновременное измерение концентрации следующих соединений, которые поступают из одного источника:
Следы диоксида углерода (CO2) 0-500ppmv
Следы монооксида углерода (CO) 0-50ppmv
Чистота кислорода (O2) 95-100Вол%

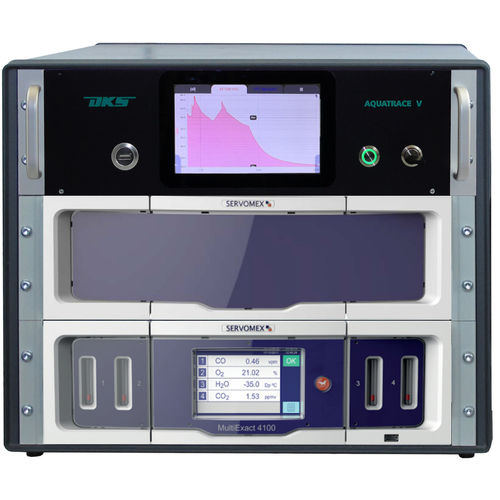

Следы влажности (H2O) 0-2000ppmv - 19-дюймовая стойка AQUATRACE®
Фоновый газ: кислород
Данная система содержит все необходимое оборудование для отбора проб, кондиционирования и анализа перечисленных выше газов.
Для определения концентрации каждого отдельного соединения используются следующие методы измерения:
CO ppm V GfX инфракрасный газоанализатор
CO2 ppm v Инфракрасный газоанализатор GfX
Парамагнитный газоанализатор O2 Vol% Pm (с компенсацией атмосферного давления)
H2O ppm V P2O5 анализатор следовой влажности 0-2000 ppm V
Система предназначена для измерения качества кислорода в лаборатории, поставляемого из одного источника. После снижения давления проба газа подается на стойку с анализаторами, где проба газа фильтруется и анализируется. Все результаты измерений с установленных анализаторов доступны в виде стандартных изолированных аналоговых сигналов 4-20 мА, а также в виде цифровой связи Modbus®. Поток через каждый отдельный анализатор визуализируется с помощью расходомера. Бесшовные прецизионные трубы и компрессионные фитинги, изготовленные из нержавеющей стали, используются для обеспечения максимальной целостности системы, чтобы избежать ошибок измерения, вызванных эффектом диффузии или утечками. Постоянная продувка линий подачи проб к анализатору влажности обеспечивает быстрый отклик и точность измерений.
---
