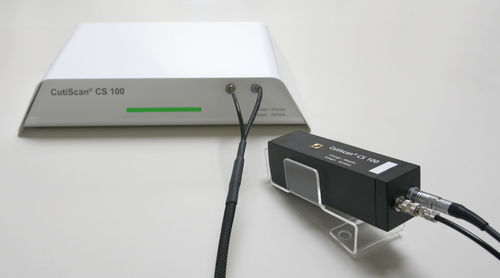

Система диагностики кожи упругости кожи CutiScan CS 100

Измерение смещения кожи при круговом всасывании/расслаблении с помощью видеоизображения (оптический поток). CutiScan предлагает новое измерение механических свойств кожи (вязкоупругость и анизотропия). Принцип измерения Новый датчик уникальным образом сочетает в себе механическую силу и визуализацию. Он состоит из присасывающего кольца (диаметр 14 мм), которое равномерно втягивает кожу во всех направлениях под постоянным отрицательным давлением, создаваемым внутри прибора CutiScan, в течение нескольких секунд, а затем снова полностью снимает давление в течение нескольких секунд. Во время всасывания и восстановления ПЗС-камера высокого разрешения внутри зонда (в центре всасывающего кольца) отслеживает смещение каждого пикселя по алгоритму оптического потока (метод Хорна-Шунка) на видео. На основе этого видео формируется общий график. Эти графики позволяют получить интересные параметры измерений. Каждое направление на графике отображается в виде кривой зависимости всасывания от расслабления (аналогичной тем, которые известны по другим методам механических измерений кожи). Черные стрелки указывают на смещение за время всасывания. Чем выше способность кожи сопротивляться смещению по принципу Кутискана, тем более прочной является кожа. Красные стрелки указывают на самостоятельное возвращение кожи в исходное положение после прекращения давления. В силу своих эластичных/вязкоупругих свойств кожа не может вернуться в исходное положение сразу после прекращения давления. Если посмотреть на участок кожи во всех направлениях, то можно заметить, что в одних направлениях смещение и скорость возврата больше, чем в других, что зависит от линейности кожи (анизотропии).
