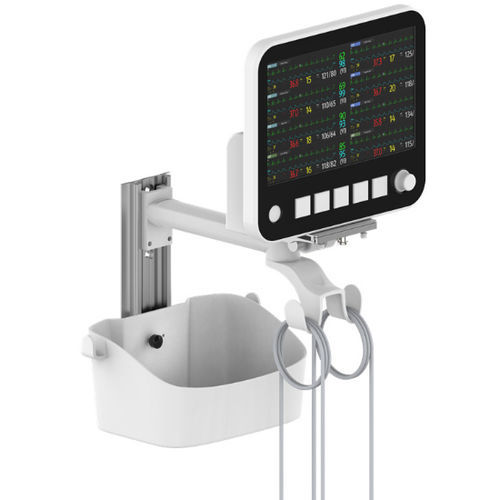

Наклонный кронштейн WM001E

поворотныйдля мониторамедицинский

Обзор продукта
Настенный кронштейн для монитора WM001E-101-01 — решение CORITON для мобильной установки медицинского оборудования. Обеспечивает безопасное позиционирование у кровати, интегрированную прокладку кабелей и гибкое размещение в палатах, отделениях интенсивной терапии, приемном покое и амбулаториях для поддержки клинических процессов.

Типичные сценарии применения

• Мониторинг у постели в палатах: быстрое перемещение и позиционирование для наблюдения и регистрации.
• Мониторинг в ICU/приемном покое: мобильная опора для критических мониторов с быстрым фиксированием у кровати.
• Перенос и совместное использование оборудования: облегчает перемещение и совместное использование между отделениями.
• Поддержка амбулаторных обследований: портативное позиционирование для консультаций и диагностических процедур.

Адаптация оборудования и ценность для рабочего процесса
WM001E-101-01 интегрирует основное устройство, дисплей, аксессуары, питание и прокладку кабелей. Модульная конструкция позволяет конфигурировать изделие под отделение или бренд, снижая ограничения стационарных рабочих мест и позволяя оборудованию следовать за клиническим процессом.

Направления адаптации

• Монитор пациента
• Дисплей и модульные аксессуары
• Блоки питания и кабельные сборки
• Корзины для хранения и монтажные аксессуары

Особенности конструкции

• Стабильная несущая способность: надежная мобильная опора для мониторов и периферии.
• Быстрое позиционирование: ролики с тормозом обеспечивают простоту перемещения и надежную фиксацию.
• Удобный угол обзора: регулировка наклона и поворота для просмотра у кровати и общения персонала.
• Модульная адаптация: конфигурируется под разные размеры и бренды мониторов, а также под требования к аксессуарам.

Рекомендуемые аксессуары

• Корзина с намоткой кабеля и крючками — Технические характеристики:
  Габариты: 325×215×143 мм
  Материал: сталь
  Макс. нагрузка: 3 кг
• Стальная корзина — Технические характеристики:
  Габариты: 285×158×148 мм
  Материал: сталь
• Контейнер с крючками для кабелей — Технические характеристики:
  Габариты: 340×213×149 мм
  Материал: ABS

Основная информация (таблица)
Модель: WM001E-101-01
Верхняя направляющая: стандартная 320 мм (опционально длиннее/короче)
Длина рычага: 298 мм
Корзина: опционально (не входит в комплект)
Диапазон поворота: ±90°
Диапазон наклона: 0° до -25° или 0° до -120°
Максимальная нагрузка на рычаг: 30 кг
Максимальная нагрузка на механизм наклона: 15 кг
Скрытая проводка: Да
Цвет: медицинский белый
Материал: алюминиевый сплав
Применение: монитор пациента, дисплей, аппарат ЭКГ

Технические характеристики

• Модель: WM001E-101-01
• Верхняя направляющая: 320 мм (опция)
• Длина рычага: 298 мм
• Диапазон поворота: ±90°
• Диапазон наклона: 0° до -25° или 0° до -120°
• Максимальная нагрузка на рычаг: 30 кг
• Максимальная нагрузка на монтажную пластину: 15 кг
• Метод настенного крепления: стандартный канал
• Режим установки оборудования: канал типа chute
• Скрытая проводка: Да
• Цвет: медицинский белый
• Материал: алюминиевый сплав
• Корзина: опционально, не включена (напр. ABS 340×213×149 мм)
• Типичные применения: монитор, дисплей, ЭКГ
