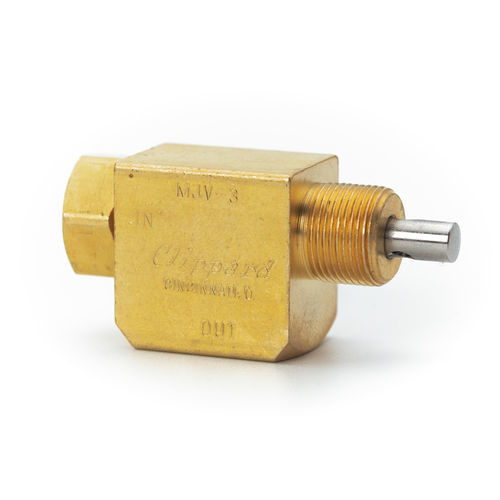

Это двухходовые, трехходовые и четырехходовые клапаны с патрубком NPT и высоким расходом 1/8", которые изменяют свой расход при нажатии или отпускании штока (пружинный возврат). Двух- и трехходовые клапаны предлагаются как в нормально закрытом (не проходящем), так и в нормально открытом (проходящем) исполнении. Четырехходовые клапаны обычно используются для управления пневматическим цилиндром двойного действия. На страницах 135-145 мы предлагаем широкий ассортимент пневматических и механических приводов клапанов, которые работают со всеми штоковыми кранами Clippard.
Средний: Воздух, вода, масло или другие совместимые жидкости
Входное давление: MJVO-2, MJVO-3, MJVO-4, MJV-4D: макс. 150 фунтов на кв. дюйм, ман;
MJV-2, MJV-3, MJVO-3C: Максимум 300 фунтов на кв. дюйм
Путешествие со стволом: 1/8"; MJV-4: 3/16"
Сила для полного перемещения ствола: MJV-4D: 12 унций; MJV-2C, MJVO-2C: 24 унции; MJVO-2:
36 унций; MJV-2, MJV-3, MJVO-3, MJVO-3, MJV-4: 38 унций номинально.
Монтаж: Резьба 15/32-32. Гайки и стопорные шайбы меблированы. MJV-4 и MJV-4D
также имеют два монтажных отверстия диаметром 0,201 дюйма в корпусе клапана. Версия картриджа
вставляется в отверстие диаметром 5/8" (0,625" ± 0,001")
Материалы: Корпус из латуни, нитриловые уплотнения, шток из нержавеющей стали и пружина
- Конструкция катушки или катушки с высоким расходом
- MJV-2 или MJV-3 являются нормально закрытыми (без управления потоком)
- MJVO-2 или MJVO-3 обычно открыты (текут до срабатывания)
- Картриджные клапаны (суффикс "-С") предназначены для установки в специальное отверстие.
---
