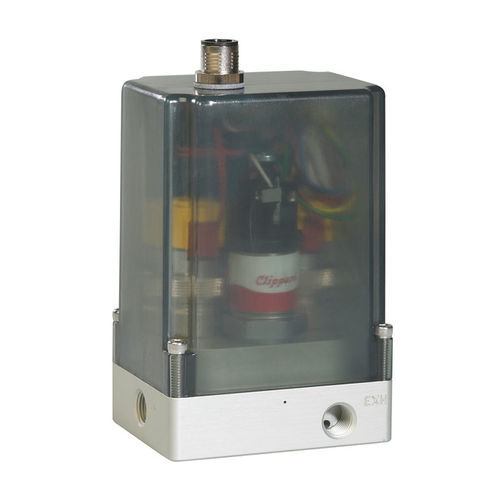

Устройство управления давления CHP

медицинскоедля процессаэлектронное

В аппарате Cordis используется микроконтроллер, встроенный датчик давления и два электронных клапана Clippard. Впускной клапан подключен к умеренно регулируемому давлению питания, а выпускной клапан - к порту, через который избыточное давление сбрасывается в атмосферу. После подачи команды на увеличение давления впускной клапан открывается, чтобы давление подачи прошло через сенсорный элемент, который обеспечивает активную обратную связь для микроконтроллера, чтобы удовлетворить заданное значение в процессе. Если в какой-то момент датчик обнаружит значение, превышающее заданное, выпускной клапан откроется, чтобы сбросить избыточное давление для поддержания стабильного и точного управляющего давления в процессе. Плавное линейное регулирование Встроенный внутренний или внешний датчик обратной связи Статические приложения Настраиваемые диапазоны давления и варианты монтажа **ПРИМЕЧАНИЕ** - Обратитесь в Clippard для получения информации о калиброванных диапазонах по заказу 2D файлы - 2D файлы Аксессуары - 8-контактный кабель управления, 6': CPCH-C1, последовательный кабель 3,3 В постоянного тока, 3': CPCH-C2, монтажный кронштейн: CPCH-B2 Точность - ±0,5% от полной шкалы Потребляемый ток - <250 мА макс. Лист данных - Лист данных Фильтрация - 40 микрон (рекомендуется) Функция - нормально-закрытый Линейность - ≤0,2% Макс. Гистерезис - ≤0,25% Макс. На входе - 550 фунтов на кв. дюйм (38 бар) ≤500 фунтов на кв. дюйм (34,5 бар), 1100 фунтов на кв. дюйм (76 бар) ≥501 фунтов на кв. дюйм Среда - чистые, сухие, некоррозионные газы Монтажная позиция - любая Инструкция по эксплуатации - Инструкция по эксплуатации Рабочее давление - Вак. до 1000 фунтов на кв. дюйм (69 бар) Диапазон рабочих температур - от 32 до 180°F (от 0 до 82°C) Брошюра по линейке продукции - Электронные регуляторы Cordis Степень защиты - IP65 Разрешение - ≤50 мВ Время отклика - <20 мс в типичном случае (зависит от применения) Тип - корпус Вес (фунты) - 1,0800
