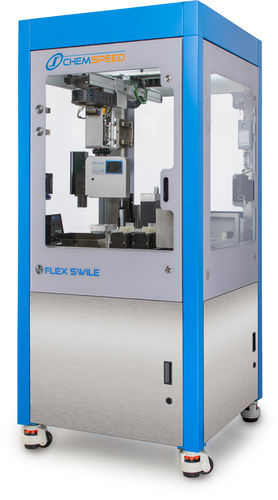

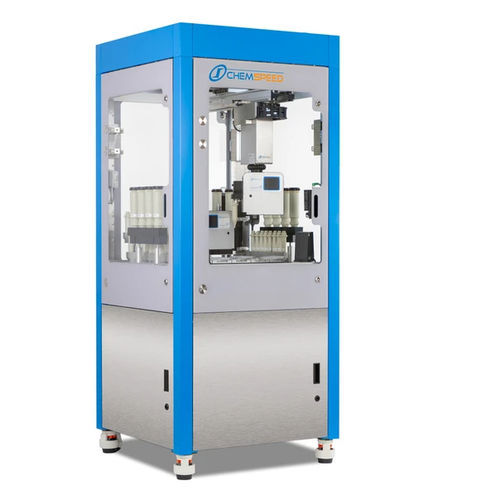

Автоматическое устройство подготовки проб FLEX SWILE DSC

автоматизированноеполностью автоматизированноедля исследований

Обзор
Дифференциальная сканирующая калориметрия (DSC) — ключевая методика термического анализа для идентификации и характеристики материалов путём измерения изменений энтальпии в зависимости от температуры или времени. Она широко применяется в НИОКР и контроле качества в химической и фармацевтической промышленности для обнаружения стеклования, плавления, кристаллизации, фазовых переходов, денатурации белков и разложения. Для получения надёжных DSC-данных требуется согласованная подготовка образцов, в то время как ручное заполнение и закрытие тиглей остаются трудоёмкими и подвержены ошибкам.

Решение FLEX SWILE DSC автоматизирует полный процесс подготовки образцов для DSC. Система выполняет истинную one-to-one гравиметрическую "pick & decision dispense" раздачу твердых материалов, основанную на проприетарном overhead гравиметрическом инструменте Chemspeed в сочетании с on-deck аналитическими весами. Модифицированный 4-Needle Head Liquid Handling инструмент устанавливает и вдавливает крышки в тигли, затем реформатирует закрытые тигли в лотки для автосемплера, предоставляя образцы, готовые к анализу, без ручного вмешательства. Одноразовые стеклянные наконечники и диспенсеры SWIN исключают риск перекрестного загрязнения. SWIN доступны в разных диаметрах для подбора под целевую массу. Tilt/shake стойка используется для разрыхления порошка перед захватом.

Рабочий процесс (FLEX SWILE DSC)

• Опционально считывание штрих-кода исходного флакона
• Транспорт флакона на tilt/shake стойку для разрыхления вещества
• Захват и дозирование твердого вещества (gravimetric pick & decision dispense)
• Транспорт MTP с тиглями к держателю
• Установка крышки на тигель
• Вдавливание крышки в тигель
• Транспорт закрытого тигля в лоток автосемплера
• Повтор

Преимущества

• Decision dispensing обеспечивает высокую точность и прецизионность
• Диапазон дозирования: от сотен микрограмм (~100 μg) до ~5 mg с разрешением ~±10 μg (опциональные on-deck весы для 10 μg)
• Отсутствие перекрестного загрязнения (одноразовые стеклянные наконечники)
• Нет мертвого объёма
• Бесприсмотренная работа для повышения пропускной способности
• Полностью инертный стеклянный поток материалов для совместимости с чувствительными соединениями
• Проприетарный интерфейс обмена роботизированными инструментами
• Вытяжной шкаф и опции тележки для обеспечения безопасности и установки
• Оптимизированный занимаемый объём (~90 x 90 cm) относительно ёмкости
• Модульность: SWILE Robotic Tool может комбинироваться с другими инструментами для множества рабочих потоков
• Включённые модули: on-deck аналитические весы, tilt/shake стойка, считыватель штрих-кодов, мультигриппер
• Автоматическая подача образцов в DSC-тигли (опционально on-deck весы для разрешения 10 μg)
• Автоматическая установка крышек и закрытие тиглей
• Реформатирование закрытых тиглей в автосемплерные лотки DSC (поддерживаются различные форматы)
• AUTOSUITE SOFTWARE — проектирование экспериментов, выполнение и базовый анализ данных через интерфейс drag & drop
• Доступны интерфейсы для интеграции с LIMS и ELN

Технические характеристики / спецификации

• Наименование решения: FLEX SWILE DSC
• Гравиметрическая "pick & decision dispense" раздача твердых веществ (one-to-one)
• Диапазон дозирования: ~100 μg до ~5 mg
• Разрешение/точность: примерно ±10 μg (опционально on-deck весы для разрешения 10 μg)
• Инструменты: проприетарный overhead гравиметрический инструмент дозирования + модифицированный 4-Needle Head Liquid Handling инструмент для установки крышек
• Расходные материалы: одноразовые стеклянные наконечники; диспенсеры SWIN нескольких диаметров
• Вспомогательные модули: on-deck аналитические весы, tilt/shake стойка для разрыхления порошка, считыватель штрих-кодов, мультигриппер
• Автоматизированные функции: gravimetric pick & dispense, установка крышек, вдавливание крышек в тигли, реформатирование в автосемплерные лотки DSC
• Материалы: полностью инертный стеклянный поток для дозируемых веществ
• Безопасность/установка: вытяжной шкаф и опции тележки
• Занимаемая площадь (типичный оптимизированный макет): ~90 x 90 cm
• Программное обеспечение: AUTOSUITE для проектирования экспериментов, выполнения и анализа; возможность интеграции с LIMS / ELN
