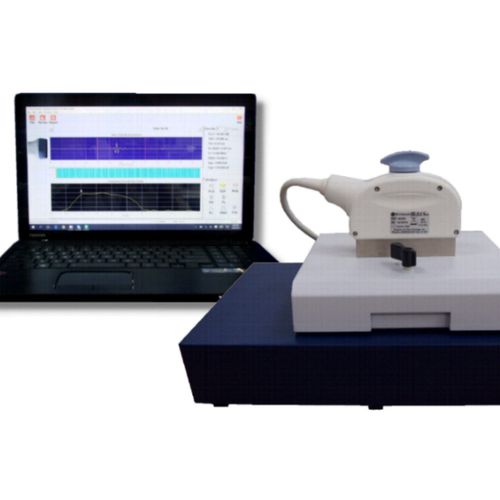

Анализатор для ультразвуковых преобразователей ProCheck SC5

настольный

Введение в ProCheck SC5 UTAS Система анализа акустических преобразователей Broadsound ProCheck SC5JJItrasound Transducer Analysis System (UTAS) - это специализированный измерительный прибор для исследований, проектирования, производства, текущих испытаний и ремонта акустических преобразователей. Его возможности следующие: A) Приложения для анализа (приложения), включающие следующие пять измерений: 1.Измерение емкости 2.Измерение чувствительности осевой характеристической петли SLC 3.Измерение внутренних характеристик 4.Измерение перекрестных помех при передаче с оптимальным сигналом осциллографа B(t) 5.Измерение эхосигнала с оптимальной формой сигнала £(t) B)B(t) Генератор / приемник Приложения (приложения) C)Puiser / Receiver Apps (приложения) D)Конфигурация продукта E) Программное обеспечение "Innovator" F)Соответствие A) Приложения для анализа (приложения) Приложения для анализа ProCheck SC5 UTAS включают в себя пять измерений; подробности см. в прикрепленном файле "2018-09-29_Broadsound ProCheck SC5 UTAS_Analysis Apps.pdf", краткое описание которых приведено ниже: 1.Измерение емкости Общая емкость CT каждого канала/элемента, включая емкость элемента преобразователя, емкость коаксиального кабеля и емкость ИС HVSW (высоковольтного переключателя), если она существует, измеряется на низкой частоте < 30 кГц. 2.Измерение чувствительности осевой характеристической петли SLC 2.1 Измеряется кривая характеристической петлевой чувствительности $lc вдоль осевого расстояния L; кривая указывает на фокусировку и расходимость в дальней зоне акустического пучка, которые определяются акустической мембраной / акустической линзой.
