Устройство контроля изоляции для мобильных генераторов
Защитная изоляция с контролем изоляции и отключением
В соответствии с DIN VDE 0100-551 и DIN EN 61557-8
Два значения отклика (заводские установки 46 кОм, 23 кОм)

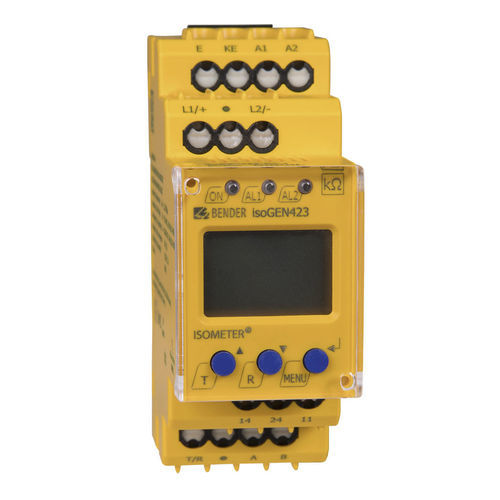

ISOMETER® контролирует сопротивление изоляции незаземленных систем переменного, переменного/постоянного и постоянного тока (IT-систем) с номинальным напряжением системы 3(N)AC, AC/DC 0...400 В или DC 0...400 В.
Максимально допустимая емкость утечки системы Ce составляет 5 мкФ. Компоненты постоянного тока, имеющиеся в системах переменного тока, не влияют на рабочие характеристики, если протекает минимальный ток нагрузки постоянного тока 10 мА. Отдельное напряжение питания позволяет контролировать и обесточенные системы.
Контроль сопротивления изоляции для незаземленных систем переменного/постоянного тока
Измерение напряжения системы (истинное отн.м.с.) с обнаружением пониженного и повышенного напряжения
Измерение напряжения системы постоянного тока на землю (L1+/PE и L2-/PE)
Два режима работы: GEn и DC
Автоматическая адаптация к емкости утечки системы до 5 мкФ
Выбираемые задержка запуска, задержка срабатывания и задержка при размыкании
Два отдельно настраиваемых диапазона значений срабатывания 5...200 кОм (Сигнал 1, Сигнал 2)
Сигнализация тревоги с помощью светодиодов (AL1, AL2), дисплея и сигнальных реле (K1, K2)
---
