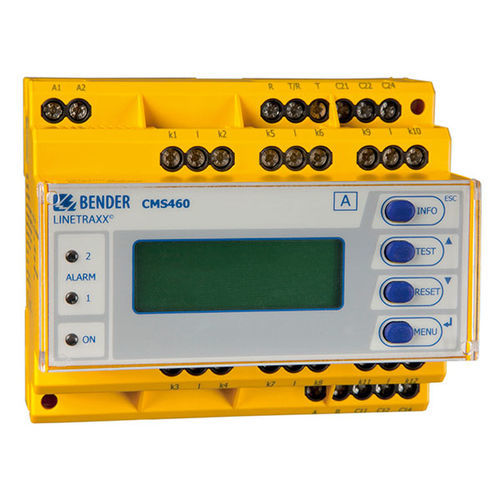

Устройство непрерывного контроля изоляции для операционных блоков LINETRAXX® CMS460-D

для отделения интенсивной терапиидля медицинских помещений 2 группыIEC 60364-7-710

Система CMS460 состоит из одного или нескольких измерителей тока нагрузки CMS460-D, которые способны обнаруживать и оценивать токи нагрузки в заземленных и незаземленных источниках питания через соответствующие измерительные трансформаторы тока. Максимальное напряжение контролируемой системы зависит от номинального напряжения изоляции измерительного трансформатора тока, используемого в случае шинных систем, или от проложенных кабелей или проводников. Измерительные трансформаторы тока CTAC... (закрытые), WR... (прямоугольные) и WS... (с расщепленным сердечником) и WF... (гибкие) используются для переменных и пульсирующих токов. Любая комбинация различных серий измерительных трансформаторов тока может быть подключена к измерительным каналам анализатора. Каждый CMS460-D использует 12 измерительных каналов. До 90 измерителей тока нагрузки могут быть подключены через шину BMS (интерфейс RS-485 с протоколом BMS), таким образом можно контролировать до 1080 измерительных каналов (подсхем). Если данное изделие будет использоваться для защиты от пожара или защиты установок, то частотная характеристика может быть настроена соответствующим образом. Измеренные токи могут быть проанализированы на наличие гармоник. Дополнительные чувствительные измерения переменного или импульсного постоянного тока для каждого канала измерение среднеквадратичного значения 12 измерительных каналов для каждого отдельного устройства для тока нагрузки До 90 анализаторов CMS460-D в системе (1080 измерительных каналов) Быстрое параллельное сканирование для всех каналов Диапазоны отклика 100 мА...125 A (42...2000 Гц) Функция предустановки
