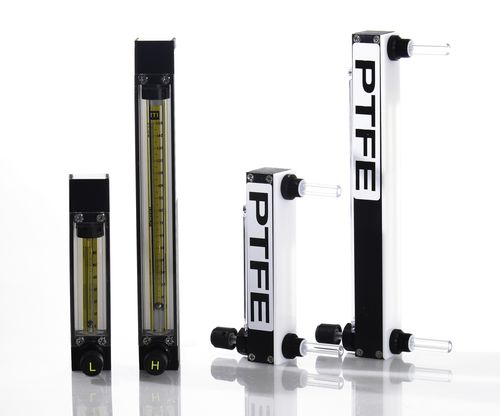

Расходомер для газов H4040 series

Используются для измерения расхода в лаборатории, технологических потоков на опытных установках, дозирования газов-носителей в хроматографии, индикации и контроля газов в производственных процессах, а также для индикации расхода в насосных или проточных системах. Изготовленные из толстостенного ударопрочного боросиликатного стекла, эти расходомеры могут использоваться при рабочем давлении до 200 p.s.i.g. и максимальной температуре 121ºC (250ºF). Они оснащены шкалами из плавленой керамики, точность которых составляет ±2% от полной шкалы. Повторяемость составляет 0,25%. Равномерно сужающиеся отверстия имеют внутренние направляющие ребра для стабилизации поплавков из стекла, нержавеющей стали или карболоя. Измерение расхода производится путем считывания показаний центра поплавка на универсальной шкале. Число на шкале соответствует расходу для данной жидкости или газа по калибровочной таблице, которая входит в комплект поставки. Расходомеры выпускаются в четырех вариантах. шкала 65 мм, размеры 1-6 и шкала 150 мм, размеры 1-5. Миллиметровые шкалы показывают высоту, на которую поднимается поплавок в расходомере, и соотносятся с конкретным расходом с помощью соответствующих калибровочных таблиц или кривых. Шкалы такого типа позволяют использовать данный расходомер для большого количества различных жидкостей при различных условиях давления и температуры. Расходомеры помещены в черную анодированную алюминиевую раму, оснащенную эксклюзивным трубчатым замком для предотвращения поворота во время фиксации. После установки на место расходомер не сдвинется под давлением или вакуумом. Специальное увеличительное окно проходит по всей длине шкалы для удобства считывания результатов измерения расхода. Разъемы для трубок установлены сзади для крепления к прибору при использовании в качестве стенда.
