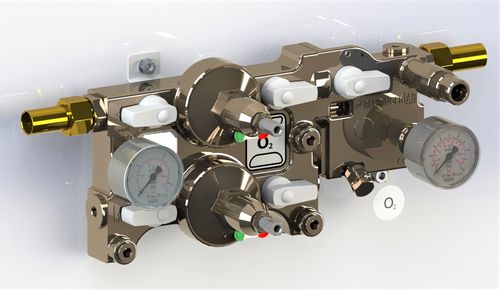

Редуктор для медицинских газов HG160 Series

медицинскойдвухуровневый

Устройство изготовлено из двух латунных отливок с химическим никелированием, одна отливка для корпусов регуляторов, другая - для зонального запорного клапана; корпус регулятора имеет две линии декомпрессии с двумя регуляторами EURO/A, соединенными в байпас через четыре шаровых крана, два на входе и два на выходе. Манометр измеряет давление в системе перед регулятором; зональный клапан на выходе корпуса регулятора имеет шаровой кран на входе для перекрытия газа; имеется фитинг для датчика приближения, который считывает открытое/закрытое состояние клапана, аварийная розетка и манометр с электрическими контактами. Все седла клапанов и манометры оснащены обратными клапанами для предотвращения утечки газа при обслуживании.Входные и выходные соединения выполнены с помощью приварной трубы Ø16 мм. Если блок 2-й ступени со встроенным зональным клапаном установлен вне помещения в фильтровальной комнате, он может работать как запорный модуль и, таким образом, выполнять тройную функцию пожарного запорного клапана, модуля регулятора и зонального запорного клапана, что означает значительную экономию времени при монтаже и меньший объем строительных работ. N.Корпус одного регулятора изготовлен из литой химически никелированной латуни CW614N. N.Корпус одного зонного запорного клапана изготовлен из литой химически никелированной латуни CW614N. N.Один входной патрубок под сварку Ø16 мм. N.Один выходной патрубок под сварку Ø16 мм. N.Один фильтр из нержавеющей стали. N.Два запорных клапана перед каждым регулятором с обратными клапанами. N.Два запорных клапана вниз по потоку от каждого регулятора с обратными клапанами. N.Один зональный запорный шаровой кран с обратным клапаном.
