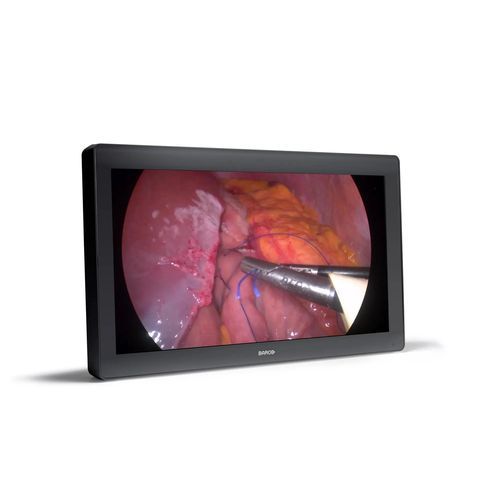

Медицинский монитор MDFC-8232 3xB

хирургическийдля операционнойдля эндоскопии

Краткое описание

• 31,1" прикроватный хирургический монитор для 2D/3D эндоскопии и микроскопической визуализации — MDFC-8232 3xB (4K/UHD, 3D).

Ключевые особенности

• Разработан для UHD / FHD 3D эндоскопических камер; поддержка цветовых пространств BT.2020 & BT.709
• Конфигурируемые входы/выходы: 12G-SDI / HDMI / DisplayPort / 3G-SDI
• Эргономичный комплект с заменяемым 3D-щитком для глаз и лёгкой рамой для многопользовательского просмотра
• Медицинский полно‑стеклянный фронт, устойчивый к царапинам и легко дезинфицируемый; защёлкивающаяся запираемая крышка разъёма
• Почти нулевая задержка обработки видео, оптимизированная для координации «рука‑глаз
• Широкий цветовой охват и продвинутая калибровка цвета (ITU-709, DCI-P3, BT.2020)

Описание

• 31‑дюймовый прикроватный монитор, предназначенный для современных операционных, где требуются точная цветопередача и низкая задержка изображения.
• Фирменная обработка видеосигнала и продвинутая калибровка в сочетании с LCD с широким цветовым охватом обеспечивают высокую точность цвета и детализированное изображение с минимальными артефактами. В 2D‑режиме разрешение эквивалентно четырём FHD для детализированного UHD‑представления анатомии.
• В 3D‑режиме комплект (рама + заменяемый 3D‑щиток) позволяет нескольким пользователям одновременно просматривать одно и то же FHD‑изображение с сохранением глубины восприятия при различных углах и расстояниях просмотра.
• Доступен в исполнении DP/HDMI (MDFC-8232 3HB) или DP/SDI (MDFC-8232 3SB); совместим с распространёнными 2D и 3D форматами от микроскопов и лапароскопических камер.
• Полно‑стеклянный фронт минимизирует отражения и легко очищается/дезинфицируется; VESA‑100 позволяет устанавливать монитор на хирургические консоли и пружинные ручки.
• Вариант MDFC-8232 3HB оптимизирован для движущихся изображений и видео; поддержка статических чересстрочных форматов ограничена. Для полной поддержки чересстрочных сигналов рекомендуются 12G‑варианты — см. руководство пользователя для подробных поддерживаемых таймингов и конфигураций.
• Белый корпус доступен по запросу.

Основные функции

• Обработка видео с низкой задержкой и шумоподавлением
• Picture-in-Picture, Picture-by-Picture, зеркалирование изображения и вращение
• Режим резервирования (failover) и клонирование экрана на DVI‑выходе (2D: клон дисплея; 3D: выбор OSD лево/право)
• FHD вход масштабируется до UHD; поддержка устаревших сигналов
• DC‑выход питания и крышка для кабеля

Технические характеристики
Технология экрана: TFT AM LCD / IPS-PRO / LED подсветка
Активный размер экрана (по диагонали): 789 мм (31,1")
Активный размер (Ш x В): 698 x 368 мм
Соотношение сторон: 17:9 / 16:9
Разрешение: 4K / 2K (4096 x 2160) / UHD (3840 x 2160)
Шаг пикселя: 0,1704 мм
Цветовая поддержка: 1 073 млн (10‑бит)
Цветовой охват: Нативный: 92% DCI-P3 / 105% Adobe
Калибровка цвета: ITU-709, DCI-P3, BT.2020, BT.709
Угол обзора: 178° гор. / 178° верт.
Яркость: Макс: 450 cd/m² (typ.); Нативное цветовое пространство: 390 cd/m² калибр. значение по умолчанию; @6500K: 360 cd/m² калибр. значение по умолчанию
Контраст: 1300:1 (typ.)
Время отклика (T on + T off): 20 ms (typ.)
Белая точка: Нативная: 7200K; Калиброванная: 5600K, 6500K, 9300K
Гамма: 1.8, Video, 2.2, 2.4, DICOM
3D дистанция просмотра: Оптимальная: 1500 мм; Минимальная: 686 мм
Вертикальный угол просмотра: @ мин. дистанция: 15° вверх/вниз; @ оптимальная дистанция: 8,0° вверх/вниз (перекрестные помехи < 7%)
Тип линзы: Круговая поляризация: левый глаз сверху
Клавиатура: Емкостная 7‑кнопочная сенсорная клавиатура с переключателем мембраны для включения/выключения
Видео входы (общее): 2D входы включают множественные конфигурации DisplayPort, 12G-SDI (3840 x 2160 @60Hz, только 3SB), HDMI 2.0 (3840 x 2160 @60Hz, только 3HB), DVI для FHD входа (с последующим апскейлом до 4K). 3D входы включают двойные DP/SDI/HDMI конфигурации и 2x 3G-SDI (dual stream) для FHD.
Видео выходы: 2x 3G-SDI (loop through входа 3G-SDI); 1x DVI (клонирование 4K экрана - понижение до 1080i/1080p)
Поддержка мульти-изображений: (только 2D) Picture-in-Picture, зеркалирование и вращение изображения, режим failover, клонирование экрана на DVI, FHD вход апскейлен до UHD
Дистанционное управление: USB Type B порт для загрузки прошивки & протокола управления
Внешний блок питания: AC вход: 100 – 240 VAC / 47-63 Hz авто-переключение ; DC выход: +24 VDC / 10 A
DC питание на выходе: DC коннектор: +5V / 2A (также доступно на DVI, DP и USB портах)
Потребление энергии: Максимум: 168W (Max) / 24V ± 10% ; Выключено: ~1W
Габариты (Ш x В x Г): 778 x 473 x 93 мм / 30.6 x 18.6 x 3.6 in
Масса нетто: MDFC-8232 3Hx = 14.4 kg ; MDFC-8232 3Sx = 14.7 kg
Масса в упаковке: 20 kg
Стандарт крепления: VESA 100x100 & 200x100 mm
Рабочая температура: 0° C ~ 35° C
Температура хранения: -20° C ~ 60° C
Рабочая влажность: 10% ~ 90% R.H.
Влажность хранения: 5% ~ 90% R.H.
Сертификация и соответствие: ANSI/AAMI ES60601-1:2005/(R)2012; CSA CAN/CSA-C22.2 NO. 60601-1:14; IEC 60601-1 Edition 3.1 (2012); IEC 60601-1-2 (2014); FCC CFR 47 Part 15 Subpart B; GB17625.1-2012; GB4943.1-2011; GB/T9254-2008; CE, c-UL-us, DEMKO, CCC. Сертификации: IP20 (только передняя часть IP45). Экологическое соответствие: ROHS-3, REACH, WEEE.

Технические спецификации

• Модель: MDFC-8232 3xB
• Экран: 31,1" (789 mm), 4K / UHD (3840 x 2160) или 4096 x 2160
• Цветовая поддержка: 10-bit (1.073 млн)
• Цветовой охват: 92% DCI-P3 (нативный) / 105% Adobe
• Яркость (макс): 450 cd/m² (typ.)
• Контраст: 1300:1 (typ.)
• Видео I/O: DisplayPort, HDMI2.0 (3HB), 12G-SDI (3SB), 3G-SDI, DVI
• Питание: Внешний блок 100–240 VAC; DC выход +24 VDC / 10 A
• Габариты (Ш×В×Г): 778 × 473 × 93 mm
• Масса нетто: ~14.4–14.7 kg
• Гарантия: 3 года
