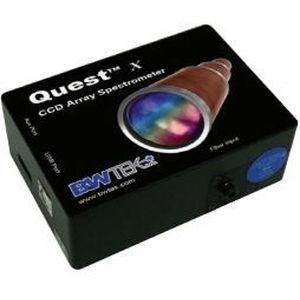

Спектрометр ПЗС Quest™ X

оптоволоконныйоптическийNIR

Quest™ X - линейный спектрометр с ПЗС-массивом, оптимизированный для работы в ультрафиолетовом и инфракрасном диапазонах с использованием оптической скамьи с низким уровнем рассеянного света. Он оснащен 2048-элементным детектором, встроенным 16-разрядным оцифровщиком, интерфейсом USB 2.0 со скоростью считывания >2,0 МГц и внешним триггером. Quest™ X имеет температурную компенсацию, что значительно снижает тепловой дрейф до ~15 отсчетов/°С. Это позволяет повысить стабильность работы за счет уменьшения дрейфа базовой линии и сохранения динамического диапазона. Quest X идеально подходит для большинства приложений в ультрафиолетовом, видимом и инфракрасном диапазонах со спектральными конфигурациями от 200 до 1050 нм и разрешением от 0,5 до 4,0 нм. Для OEM-производителей предлагаются специальные конфигурации и интерфейс связи RS232. Характеристики спектральное разрешение > 0,5 нм 16-разрядный дигитайзер минимальное время интегрирования 1 мс скорость считывания >2,0 МГц Plug-and-play USB 2.0 1. Оптоволоконный соединитель Надежная фиксация волокна для обеспечения воспроизводимых результатов Подключение оптоволокна к адаптеру SMA 905 позволяет направить свет в щель и обеспечить оптическое согласование, что гарантирует воспроизводимость результатов. Для отбора проб в свободном пространстве к адаптеру SMA 905 можно напрямую подключить рассеиватель или линзу. 2. Входная щель Определяет поток фотонов и спектральное разрешение Свет, попадающий на оптическую скамью спектрометра, виньетируется предварительно установленной и выровненной щелью. Это в конечном итоге определяет спектральное разрешение и пропускную способность спектрометра после выбора решетки. Мы предлагаем щели различной ширины, чтобы удовлетворить конкретные потребности: от 10 мкм до 200 мкм, возможно изготовление щелей по индивидуальному заказу. 3. Коллимирующее зеркало Коллимирует и перенаправляет свет на решетку Оба зеркала представляют собой фокусирующие зеркала, согласованные по f/#, с УФ-покрытием,
