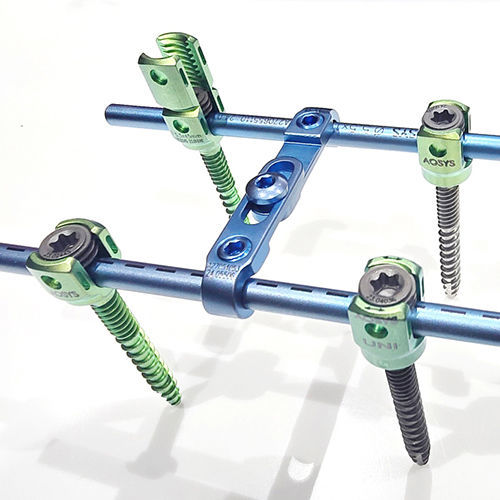

Транспедикулярный винт для грудо-поясничной зоны A27 series

многоосныйодноосныйканюлированный

Обзор продукта
Педикулярные винты Dual Thread Ø 5,5 мм разработаны для надежной фиксации при торако-люмбарных операциях на позвоночнике. Геометрия двойной резьбы оптимизирует удержание и скорость введения, при этом обеспечивает устойчивость к выкручиванию. Совместимы со стандартными стержневыми системами Ø 5,5 мм и доступны в нескольких конфигурациях головки и наконечника для различных хирургических задач.

Моноаксиальный винт (двойная резьба)
Моноаксиальные винты служат жесткими анкерами, часто применяются в поясничном отделе и на вершинах грудных дуг при коррекции деформаций. Неподвижный стержень обеспечивает низкий профиль и надежный контроль тела позвонка, что облегчает маневры деротации.

Моноаксиальный винт - Коды / Размеры

• Code No.: A2701 — Ø 4.5mm — Size: 20mm to 60mm (5mm variation)
• Code No.: A2701 — Ø 5.5mm — Size: 30mm to 70mm (5mm variation)
• Code No.: A2701 — Ø 6.5mm — Size: 30mm to 70mm (5mm variation)
• Code No.: A2701 — Ø 7.5mm — Size: 30mm to 100mm (5mm variation)

Полиаксиальный винт (двойная резьба)
Полиаксиальные винты обеспечивают многоплоскостную угловую подвижность головки, что позволяет выбрать траекторию в анатомически ограниченных зонах и выровнять головку винта и стержень при финальном закрытии. Это наиболее часто используемый тип винтов на грудном и поясничном уровнях.

Полиаксиальный винт - Коды / Размеры

• Code No.: A2702 — Ø 4.5mm — Size: 20mm to 70mm (5mm variation)
• Code No.: A2702 — Ø 5.5mm — Size: 30mm to 70mm (5mm variation)
• Code No.: A2702 — Ø 6.5mm — Size: 30mm to 70mm (5mm variation)
• Code No.: A2702 — Ø 7.5mm — Size: 30mm to 100mm (5mm variation)

UNI Planar винт (двойная резьба)
Дизайн UNI Planar сочетает возможности выравнивания стержня, характерные для полиаксиальных винтов, с контролем тела позвонка, близким к моноаксиальным винтам, что подходит для сложных коррекций сколиотических деформаций.

UNI Planar винт - Коды / Размеры

• Code No.: A2744 — Ø 4.5mm — Size: 20mm to 60mm (5mm variation)
• Code No.: A2744 — Ø 5.5mm — Size: 30mm to 60mm (5mm variation)
• Code No.: A2744 — Ø 6.5mm — Size: 30mm to 60mm (5mm variation)

Моно-редукционный винт (двойная резьба)
Двойная нарезка обеспечивает быстрое введение и надежную фиксацию. Размеры маркируются цветом для удобства идентификации в ходе операции. Седловой фиксирующий блок с зубчатой поверхностью увеличивает контактную площадь между стержнем и винтом и снижает риск перекрестной резьбы.

Моно-редукционный винт - Коды / Размеры

• Code No.: A2703 — Ø 4.5mm — Size: 18mm to 20mm; 20mm to 50mm (5mm variation)
• Code No.: A2703 — Ø 5.5mm — Size: 30mm to 60mm (5mm variation)
• Code No.: A2703 — Ø 6.5mm — Size: 30mm to 60mm (5mm variation)
• Code No.: A2703 — Ø 7.5mm — Size: 30mm to 60mm (5mm variation)

Poly Reduction / Канюлированные / Фенестрированные опции
Фенестрированные и канюлированные двойные винты уменьшают массу имплантата и профиль, одновременно позволяя контролируемую подачу PMMA в тело позвонка. Канюляция позволяет ввести цемент через винт; окна направляют цемент к дистальному кончику. Профиль резьбы сочетает более тонкую верхнюю резьбу для сопротивления выкручиванию и более грубую нижнюю резьбу для захвата в педикуле. Кончики оптимизированы для самоcверления и самовыравнивания при введении.

Fenestrated / Cannulated Dual Thread - Коды / Размеры

• Code No.: A2749 — Ø 5.5mm — Size: 25mm to 55mm (5mm variation)
• Code No.: A2749 — Ø 6.5mm — Size: 25mm to 55mm (5mm variation)
• Code No.: A2749 — Ø 7.5mm — Size: 25mm to 55mm (5mm variation)
• Code No.: A2750 — Ø 5.5mm — Size: 30mm to 55mm (5mm variation)
• Code No.: A2750 — Ø 6.5mm — Size: 30mm to 55mm (5mm variation)
• Code No.: A2750 — Ø 7.5mm — Size: 30mm to 55mm (5mm variation)

Особенности / Преимущества

• Углы в сагиттальной плоскости (цефалад/каудал) — обеспечивают надежное соединение со стержнем независимо от траектории винта.
• Жесткость в медио-латеральной плоскости — позволяет деротацию тела позвонка и контроль, схожий с моноаксиальными анкерами.

Применение

• Используются для коррекции деформаций и/или лечения травм.
• Могут применяться для иммобилизации сегментов позвоночника (T1–L5) с целью содействия слиянию, удерживая костные структуры вместе.
• Доступны варианты: моноаксиальные, полиаксиальные, унипланарные, редукционные, канюлированные и фенестрированные для удовлетворения хирургических потребностей.

Технические характеристики

• Серия: система педикулярных винтов Dual Thread, совместимая с системами стержней Ø 5,5 мм.
• Доступные типы: Monoaxial, Polyaxial, Uni Planar, Mono Reduction, Poly Reduction, Cannulated/Fenestrated варианты.
• Конструкция резьбы: двойная резьба/двойной виток — более тонкая верхняя резьба для сопротивления выкручиванию, более грубая нижняя резьба для захвата педикула.
• Наконечник винта: self-tapping и self-centering (фенестрированные варианты позволяют доставку PMMA).
• Максимальная угловая подвижность polyaxial: до 50° для облегчения установки стержня.
• Цветовая кодировка: диаметр/длина маркируются цветом для интраоперационной идентификации.
• Доступные диаметры и диапазоны размеров: Ø 4,5 мм, 5,5 мм, 6,5 мм, 7,5 мм с указанными диапазонами длины через 5 мм (см. списки выше).
• Инструментарий: наборы инструментов для коррекции сколиоза и стандартных спинальных операций; совместимые конструкции для редукции и фиксирующих винтов с седловыми блоками и зубчатыми резьбами.
