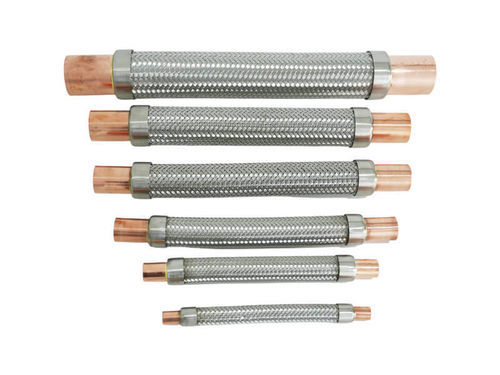

Коннектор антивибраторы SF series

для вакуумного насосадля компрессорагибкий

Описание продукта
Виброизолятор состоит из гофрированного внутреннего рукава из нержавеющей стали, внешнего усиленного слоя с металлической оплёткой и металлических торцевых соединений. Такая гибкая конструкция компенсирует ограниченные перемещения при запуске и работе оборудования, сохраняя надёжное соединение с трубопроводом. Предназначен для установки между компрессорами, вакуумными насосами или другим вибронагруженным оборудованием и жёсткими трубопроводными системами.

Технические данные

• Гофрированный рукав: нержавеющая сталь SUS 316L
• Внешнее усиление (оплётка): нержавеющая сталь SUS 304
• Концевые части соединительных труб: медь TP2 (для пайки)
• Обеспечивает гибкость и демпфирование вибраций
• Высокая прочность на давление, подходит для применения в трубопроводах
• Снижает передачу вибраций и шума
• Защищает жёсткие трубопроводы и подключённые компоненты от циклических механических нагрузок
• Концы из меди TP2 облегчают паяное соединение
• Подходит для подключений всасывания и нагнетания компрессоров
• Альтернативные материалы и конфигурации соединений доступны по запросу

Модели
Модель | Размер (inch) | Размер (mm) | Рабочее давление (psig) | Давление разрыва (psig)
SF-1A | 1/4" | 6.35 | 650 | 3250
SF-1 | 3/8" | 9.52 | 650 | 3250
SF-2 | 1/2" | 12.7 | 650 | 3250
SF-3 | 5/8" | 15.88 | 650 | 3250
SF-4 | 3/4" | 19.05 | 650 | 3250
SF-5 | 7/8" | 22.23 | 650 | 3250
SF-6A | 1" | 25.4 | 650 | 3250
SF-6 | 1-1/8" | 28.58 | 650 | 3250
SF-7 | 1-3/8" | 34.93 | 650 | 3250
SF-8 | 1-5/8" | 41.28 | 650 | 3250
SF-9 | 2-1/8" | 53.98 | 650 | 3250
SF-10 | 2-5/8" | 66.68 | 460 | 2300
SF-11 | 3-1/8" | 79.38 | 380 | 1900
SF-12 | 3-5/8" | 92.08 | 300 | 1500
SF-13 | 4-1/8" | 104.98 | 300 | 1500

Технические характеристики

• Материал внутреннего гофрированного рукава: SUS 316L нержавеющая сталь
• Внешнее усиление оплёткой: SUS 304 нержавеющая сталь
• Концевые части соединительных труб: медь TP2 (для пайки)
• Спроектирован для поглощения вибраций и снижения передачи шума на жёсткие трубопроводы
• Защищает подключённые компоненты от повторяющихся механических нагрузок
• Применим для подключений всасывания и нагнетания компрессоров
• Рабочие и разрывные давления зависят от модели (см. таблицу Модели)
• Доступны несколько размеров моделей (SF-1A до SF-13)
• Альтернативные материалы и конфигурации соединений доступны по запросу
