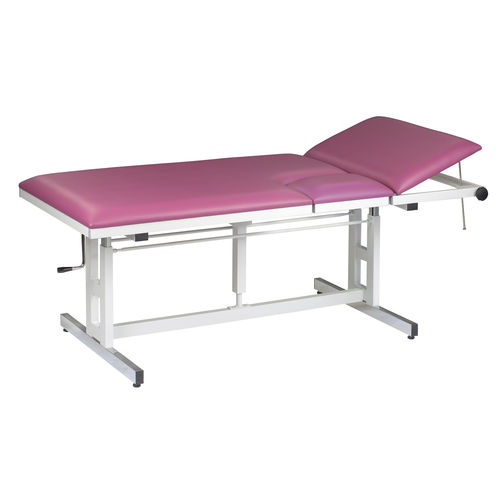

Диагностический стол для кардиологии H-EKA series

для ультразвуковых исследованийдля эхокардиографииручной

Обзор
Стол для эхокардиографии H-EKA с ручной регулировкой высоты (кривошип/манивела) разработан для исследований, где регулировка высоты требуется нечасто или необходима независимость от электропитания. Регулировка выполняется рукояткой у изножья и после использования может быть убрана под столешницу. Столешница имеет вырезы для эхографии, обеспечивающие доступ трансдьюсеру. Оформление рамы: окрашенное или хромированное; доступные ширины: 650 мм и 800 мм.

Характеристики

• Прецизионные двойные квадратные направляющие предотвращают раскачивание и боковой сдвиг при регулировке высоты.
• Бесступенчатый (не требующий обслуживания) редуктор с передаточным отношением i = 10 мм/оборот обеспечивает плавную работу при нагрузке до 200 кг.
• Доступные ширины и артикулы:
  • 650 мм — артикулы H-EKA 1065/H (лакированный) и H-EKA 2065/H (хром)
  • 800 мм — артикулы H-EKA 1080/H (лакированный) и H-EKA 2080/H (хром)
• Размеры вырезов для эхографии по ширине:
  • 650 мм — 315 x 250 мм (Д x Ш)
  • 800 мм — 405 x 300 мм (Д x Ш)
• Уголковые накладки (gusset plates) в углах рамы обеспечивают повышенную жёсткость и стабильность.
• Механизм регулировки высоты и профиль каркаса из лакированной необработанной стали; для некоторых исполнений доступны хромированные варианты.
• Трёхсекционная обивка (подголовник, основная поверхность, вставка) — толщина каждого сегмента 64 мм.
• Хромированные поперечины плоского основания с выравнивающими ножками более устойчивы к механическим воздействиям, чем пластиковые покрытия.
• Регулировка подголовника плавная до +40°, фиксация ручкой с зажимной тягой.

Стандартная комплектация

• Съёмная (вставляемая) обивочная вставка для закрытия выреза для эхографии.
• Выравнивающие ножки на хромированных поперечинах.

Цвета рамы

• Светло-серый (RAL 7035)
• Белый алюминий (RAL 9006)
• Чисто-белый (RAL 9010)

Обивка
Искусственная кожа устойчива к разрывам, долговечна, устойчива к дезинфицирующим средствам и проста в уходе. Стандартный выбор выполняется из синтетических кож (например, VOWAled Pisa). Доступно опционально электропроводящее чёрное покрытие (MEDISTAT) с розеткой для выравнивания потенциалов на раме.

Техническая таблица — ширина 650 мм
Артикул: H-EKA 1065/H / H-EKA 2065/H
Рама: Лакированная (H-EKA 1065/H) / Хромированная (H-EKA 2065/H)
Длина (подголовник / основная поверхность): 1 900 мм — 500 / 1 400 мм
Ширина: 650 мм
Регулировка высоты: 650 - 850 мм (ручная)
Сегменты обивки: 3 секции
Толщина обивки: 64 мм
Регулировка подголовника: +40° (зажимные тяги)
Вырез для эхографии: 315 x 250 мм (Д x Ш)
Грузоподъёмность: 200 кг

Техническая таблица — ширина 800 мм
Артикул: H-EKA 1080/H / H-EKA 2080/H
Рама: Лакированная (H-EKA 1080/H) / Хромированная (H-EKA 2080/H)
Длина (подголовник / основная поверхность): 1 900 мм — 500 / 1 400 мм
Ширина: 800 мм
Регулировка высоты: 650 - 850 мм (ручная)
Сегменты обивки: 3 секции
Толщина обивки: 64 мм
Регулировка подголовника: +40° (зажимные тяги)
Вырез для эхографии: 405 x 300 мм (Д x Ш)
Грузоподъёмность: 200 кг

Аксессуары и дополнительные опции (выбор)

• Откидная обивочная вставка (EKA-AA) — стационарная опция для столов шириной 800 мм (неподдающаяся дооснащению).
• Вырез для лица (овальный) с обивочной вставкой для закрывания (прибл. 205 x 105 мм / 200 x 100 мм).
• Регулировка подголовника при помощи газовой пружины (опция) — одноручная работа (не подлежит дооснащению).
• Наборы роликов: LR-75 (Ø 75 мм), LR-125 (Ø 125 мм); система роликов с центральной блокировкой LR/Z-125 (Ø 125 мм) с диагонально расположенными педалями (центральная блокировка не подлежит дооснащению).
• Держатели рулонов бумаги для 650 мм (P-2065/A) и 800 мм (P-2080/A).
• Прочие аксессуары: защитные кантовыe накладки, стойки для инфузий, позиционные вспомогательные средства, мобильные устройства, ремни для пациентов, хирургические направляющие, толкатели, откидные/съёмные боковые ограждения, кольца-отбойники для стен.

Технические характеристики

• Семейство продукции: H-EKA — столы для эхокардиографии с ручной регулировкой высоты (манивела)
• Доступные ширины: 650 мм и 800 мм
• Диапазон регулировки высоты: 650 - 850 мм (ручная)
• Грузоподъёмность: 200 кг
• Обивка: 3 сегмента, толщина 64 мм каждый
• Регулировка подголовника: непрерывно до +40°, зажимная тяга (стандарт) или газовая пружина (опция)
• Размеры выреза для эхографии: 315 x 250 мм (650 мм) / 405 x 300 мм (800 мм)
• Отделка рамы: лакированная или хромированная (хромированные поперечины с выравнивающими ножками)
• Привод/редуктор: бесступенчатый, не требующий обслуживания, i = 10 мм/оборот
