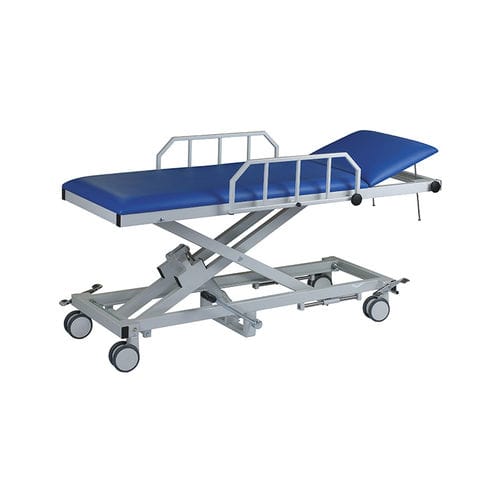

Транспортная тележка-каталка H-AWL series

гидравлическаяс регулируемой высотой2 секции

Обзор Гидравлически регулируемые по высоте носилки для транспортировки пациентов от AGA Sanitätsartikel обеспечивают мобильную, автономную от сети транспортировку с встроенным ножным насосом. Откидные боковые ограждения служат защитой от падения и позволяют заходить с обеих сторон. Большие двойные поворотные ролики Ø125 мм соединены тягами и имеют центральный тормоз, управляемый диагонально расположенными ножными педалями с цветовой индикацией (зелёный = можно перемещать; красный = зафиксировано).

Применение / преимущества

• Улучшает толкание и маневренность для медицинского персонала.
• Упрощает перекладывание пациентов между операционными/лечебными и транспортными поверхностями разной высоты.
• Облегчает посадку и высадку пациента за счёт регулировки высоты и откидных ограждений.

Ключевые особенности

• Доступные ширины и артикулы: 650 мм — H-AWL 1065/Y 980 и H-AWL 2065/Y 980; 800 мм — H-AWL 1080/Y 980 и H-AWL 2080/Y 980.
• Два откидных боковых ограждения approx. 760 x 250 мм (Д x В), фиксируются пружинными маховичками; полные ширины: 795 мм (модель 650 мм) и 975 мм (модель 800 мм).
• Каркас мягкой части из необработанной стали: лакированный или хромированный; механизм подъёма и опорный каркас поставляются только лакированными.
• Толщина обивки 64 мм (2 секции: подголовник и основная поверхность).
• Гидравлическая регулировка высоты 500–980 мм, управление ножной помпой; доступна вторая ножная помпа (FPH-10); грузоподъёмность до 200 кг.
• Регулировка подголовника непрерывно до +40° (фиксируется зажимной штангой); опционально газовая пружина (KVG), не поддаётся дооснащению.
• Двойные поворотные ролики Ø125 мм с центральной блокировкой; ролики соединены тягами и управляются педалями у головы и у ног.

Технические данные — ширина 650 мм
Артикулы: H-AWL 1065/Y 980 / H-AWL 2065/Y 980
Каркас: Лак / Хром
Длина (подголовник / основная часть): 1 900 мм — 500 / 1 400 мм
Ширина: 650 мм (795 мм с ограждениями)
Боковые ограждения: 760 x 250 мм (Д x В), поворотные
Регулировка высоты: 500–980 мм (гидравлика)
Сегменты обивки: 2
Толщина обивки: 64 мм
Регулировка подголовника: +40° (зажимная штанга)
Грузоподъёмность: 200 кг
Колёса: Ø125 мм, двойные поворотные с центральной блокировкой

Технические данные — ширина 800 мм
Артикулы: H-AWL 1080/Y 980 / H-AWL 2080/Y 980
Каркас: Лак / Хром
Длина (подголовник / основная часть): 1 900 мм — 500 / 1 400 мм
Ширина: 800 мм (975 мм с ограждениями)
Боковые ограждения: 760 x 250 мм (Д x В), поворотные
Регулировка высоты: 500–980 мм (гидравлика)
Сегменты обивки: 2
Толщина обивки: 64 мм
Регулировка подголовника: +40° (зажимная штанга)
Грузоподъёмность: 200 кг
Колёса: Ø125 мм, двойные поворотные с центральной блокировкой

Стандартная комплектация

• Подвижная база с центральной блокировкой и четырьмя двойными поворотными роликами Ø125 мм, соединёнными тягами; диагонально расположенные ножные педали с цветовой маркировкой.
• Два откидных боковых ограждения approx. 760 x 250 мм, фиксируемые пружинными маховичками.

Аксессуары и дополнительные опции (примеры)

• FPH-10 — второй ножной рычаг с валом передачи для управления гидравликой с обеих сторон.
• INF-1720/VA — держатель инфузии из CrNi-стали, стержень 1 700 мм, крестовина с 4 крючками, крепёжная скоба для левого/правого монтажа.
• KVG — регулировка подголовника газовой пружиной с кнопкой освобождения на подушке (не подлежит дооснащению).
• P-2065/A / P-2080/A — держатели рулона бумаги для 650 мм / 800 мм (хромированные).
• SL-AWL — регулировка положения шок/Trendelenburg approx. 11° газовой пружиной (не подлежит дооснащению).
• Другие опции: медицинские рельсы, толковые ручки, периферийная защита, кольца-отбойники для стен, ремни для пациентов, позиционирующие приспособления, вырез для лица и набивной вставной наполнитель.

Примечания Обозначения рам указывают на конструкцию каркаса под обивку и боковые ограждения; механизм регулировки высоты и базовый каркас доступны только в лакированном исполнении. Доступные цвета лака: светло-серый RAL 7035, белый алюминий RAL 9006, чисто-белый RAL 9010. Варианты обивки и проводящий материал MEDISTAT доступны как опция.

Технические спецификации

• Префикс серии/модели: H-AWL
• Регулировка высоты: гидравлическая, 500–980 мм
• Грузоподъёмность: 200 кг
• Толщина обивки: 64 мм (2 секции)
• Подголовник: непрерывно до +40° (зажимная штанга)
• Боковые ограждения: approx. 760 x 250 мм (Д x В), поворотные
• Колёса: Ø125 мм двойные поворотные с центральной блокировкой
• Доступные ширины: 650 мм (795 мм с ограждениями) и 800 мм (975 мм с ограждениями)
• Отделка каркаса: лакированный или хромированный (каркас обивки); механизм высоты/базовый каркас — лакированный
