Диагностический стол для ультразвуковых исследований H-SU series

гидравлическийс регулируемой высотойТренделенбург

Обзор
Гидравлически регулируемые по высоте осмотровые столы для автономной работы без сети. Оснащены подголовником с положительной и отрицательной регулировкой (положение «голова вниз»), пригодным для сонографической оценки мягких тканей шеи. Доступны в трёх вариантах отделки каркаса и двух ширинах. Гидравлика приводится в действие центральным ножным насосом; опция дополнительного ножного рычага для двухстороннего управления.

Особенности

• Прецизионные двойные квадратные направляющие исключают раскачивание и боковой сдвиг при регулировке высоты.
• Гидравлика управляется центральным ножным насосом; высота регулируется даже при тяжёлых пациентах (до 200 кг). Дополнительный ножной рычаг для управления с обеих сторон (аксессуар FPH-10).
• Два сегмента обивки (подголовник и основная поверхность), каждый 64 мм толщиной; подголовник бесшагово регулируется до +/- 30° и фиксируется механизмом с зажимной тягой. Опционально — регулировка подголовника газовой пружиной (KVG).
• Уголковые усилители в углах рамы для повышения жёсткости; механизм высоты из лакированной конструкционной стали.
• Хромированные поперечины с выравнивающими опорами.

Стандартная комплектация

• Выравнивающие опоры на хромированных поперечинах.

Цвета рамы (стандартное лакокрасочное покрытие)

• Светло-серый (RAL 7035)
• Белый алюминий (RAL 9006)
• Чисто-белый (RAL 9010)

Обивка

• Покрытия из искусственной кожи, устойчивые к разрывам и дезинфектантам; стандартный ассортимент VOWAled Pisa (Vowalon).
• Чёрная электропроводящая искусственная кожа (MEDISTAT) с гнездом для уравнивания потенциалов доступна за доплату (включена для операционных и многофункциональных столов в зависимости от комплектации).

Изображения и показанные цвета

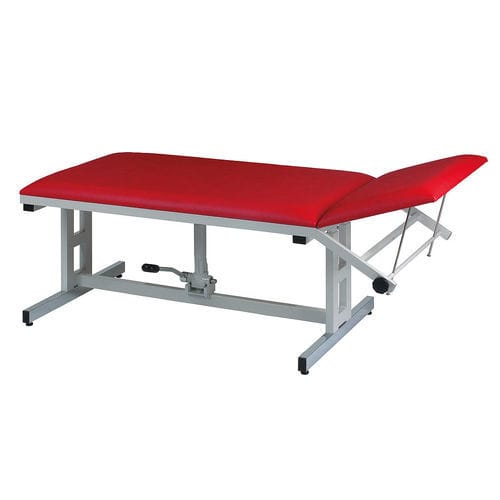

Фотографии демонстрируют модель H-SU 1065/Y в различных цветовых сочетаниях. Примеры: рама RAL 9010 с красной обивкой; рама RAL 7035 с серой обивкой. На фото показаны аксессуары: держатель рулона бумаги (PU-6000), комплект роликов (LR-125), вырез для лица (GS-1710) и набивка для закрытия выреза (EfGS).

Аксессуары и дополнительное оборудование (примеры)

• FPH-10: ножной рычаг с приводным валом и соединителем для управления с обеих сторон.
• GS-1710 / EfGS: овальный вырез для лица в подголовнике приблизительно 205 x 105 мм и мягкий вкладыш; дооснащение невозможно.
• KVG: регулировка подголовника газовой пружиной вместо механизма с зажимной тягой; одноручное управление, дооснащение невозможно.
• Наборы роликов Ø75 мм (LR-75) и Ø125 мм (LR-125); система центральной блокировки роликов LR/Z-125 (двойные ролики Ø125 мм) с центральными фиксирующими тягами и диагональными педалями.
• Стандартные направляющие (пары) из CrNi стали в длинах ок. 400 / 600 / 1000 / 1400 мм для монтажа на раму обивки (дооснащение невозможно).
• Держатели рулона бумаги: PU-6000 (650 мм) и PE-8000 (800 мм), хромированные, монтаж снизу на подголовник.
• Другие аксессуары (фрагмент): стойка для инфузий, защитный кант/ударопрочная кромка, приспособления для позиционирования, мобильная база на роликах, ремни для пациента, съемные или поворотные боковые ограждения, положение шока/Trendelenburg, уголковые защитные кольца для стен.

Технические данные (примеры)
Ширина 650 мм:
Артикулы: H-SU 1065/Y | H-SU 2065/Y | H-SU 3065/Y
Рама: Лакированная / Хромированная / Нержавеющая сталь
Длина (подголовник / основная часть): 1 900 мм — 500 / 1 400 мм
Ширина: 650 мм
Регулировка высоты: 650 - 850 мм (гидравлическая)
Сегменты обивки: 2
Толщина обивки: 64 мм
Регулировка подголовника: +/- 30° (зажимные тяги)
Грузоподъемность: 200 кг

Ширина 800 мм:
Артикулы: H-SU 1080/Y | H-SU 2080/Y | H-SU 3080/Y
Рама: Лакированная / Хромированная / Нержавеющая сталь
Длина (подголовник / основная часть): 1 900 мм — 500 / 1 400 мм
Ширина: 800 мм
Регулировка высоты: 650 - 850 мм (гидравлическая)
Сегменты обивки: 2
Толщина обивки: 64 мм
Регулировка подголовника: +/- 30° (зажимные тяги)
Грузоподъемность: 200 кг

Характеристики / Технические спецификации

• Серия: H-SU (различные варианты по ширине и отделке рамы).
• Регулировка высоты: Гидравлическая, 650 - 850 мм, управление ножной помпой.
• Подголовник: регулируется позитивно и негативно, бесшагово +/- 30°; стандартно механизм с зажимными тягами, опция KVG.
• Обивка: 2 сегмента, толщина 64 мм.
• Материалы рамы: лакированный стальной прокат, хромированный стальной прокат, нержавеющая сталь.
• Грузоподъемность: 200 кг.
