Запись данных формы волны, цифровых событий и информации о маркерах и одновременная генерация
в реальном времени форму волны и цифровые выходы для многозадачного экспериментального контроля.
Micro 1401-3 - это недорогой, универсальный блок сбора данных, совместимый с программными пакетами Spike2 и Signal. Встроенный процессор с высокоскоростной памятью оптимизирован для обработки данных в реальном времени без ограничений операционной системы главного компьютера. Быстрая и точная выборка в сочетании с одновременным выводом данных обеспечивает широкий контроль эксперимента в режиме реального времени.
Быстрый сбор и анализ данных
Micro3 записывает данные формы волны, цифровую информацию о событиях и маркерах и может одновременно генерировать форму волны и цифровые выходы в режиме реального времени для многозадачного экспериментального контроля. Он обеспечивает высокоскоростной захват осциллограмм с частотой до 500 кГц и 16-разрядным разрешением. 32-разрядный RISC-процессор позволяет проводить сложный анализ в режиме реального времени, освобождая время главного компьютера для выполнения других задач, таких как манипулирование данными и дальнейший анализ.
Каналы ввода осциллограмм

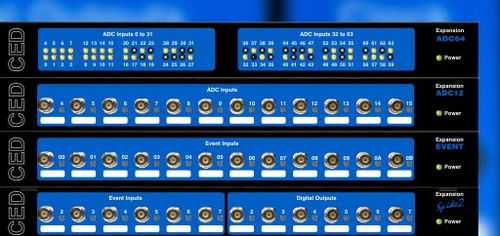

В нерасширенном Micro1401-3 имеется 4 канала ввода осциллограмм и один триггер. Нормальный рабочий диапазон входных сигналов этих каналов составляет ±5 или ±10 вольт, выбирается программно. Дополнительные входные каналы могут быть добавлены с помощью дополнительных блоков расширения
Каналы вывода формы волны
На Micro1401-3 имеется 2 канала вывода формы сигнала, доступных через BNC-разъемы на передней панели, обозначенные как DAC Outputs (цифро-аналоговые преобразователи). Выходы ЦАП формируют напряжение в диапазоне ±5 В с шагом приблизительно 150 мкВ или 300 мкВ в диапазоне ±10 В.
---
