Модуль для управления PPG-2R-880

для обработки данныхдля телемониторингапризнаки жизни

Обзор

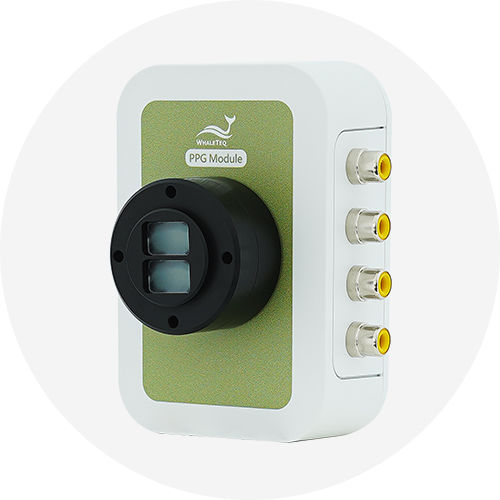

Модуль отражательного SpO2 PPG-2R-880 / PPG-2R-940 — двуканальный оптический симулятор, предназначенный для НИОКР, валидации и проверки на производстве устройств с отражательным PPG. Модуль подключается к основной консоли AECG100 или к симулятору SECG 5.0 AIO Multi Vital Sign Simulator и обеспечивает аналоговые R и IR выходы для тестирования SpO2 и частоты сердечных сокращений. Поддерживается детальная настройка форм сигналов, модуляция дыхания, наложение шума и автоматизированные сценарии тестирования для воспроизведения клинических и проектных сигналов при проверке алгоритмов.

Ключевые возможности

• Вывод программируемых PPG-форм и стандартных форм (синус, треугольник, квадрат) с регулируемым DC-смещением.
• Симуляция аналоговых отражательных сигналов зелёного/красного/ИК диапазона (поддержка напряженческих выходов для green/red/IR).
• Настраиваемая R-кривая для валидации SpO2 и индекса перфузии (PI).
• Одновременный вывод ECG и PPG при использовании с AECG100; регулируемые параметры времени прохождения пульсовой волны (PWTT) для тестов синхронизации.
• Генератор шума с выбором частот и опцией белого шума для стресс-тестирования алгоритмов обработки сигналов.
• Воспроизведение сырых данных для восстановления записанных клинических трасс или пользовательских форм сигналов.
• SDK для автоматизации и скриптовых тестов, что позволяет интегрировать систему в производственные и валидационные рабочие процессы.

Основные преимущества

• Моделирование дыхания с модуляцией базовой линии, амплитуды и частоты для более реалистичного приближения к отражательным PPG-сигналам.
• Быстрое определение R-кривой DUT путём вычисления DC значений R/IR и импорта в таблицы SpO2 для оперативной проверки качества и согласованности продукта.
• Примеры R-кривых крупных производителей для справки при разработке; поддержка загрузки пользовательских R-кривых для ускоренной верификации.
• SDK облегчает разработку автоматизированных тестовых программ и интеграцию в производственные и валидационные процессы.
• Опциональные услуги по изготовлению индивидуальных монтажных приспособлений и держателей для пальца для выверки расположения светодиодов и фотодиодов DUT для более точного оптического сопряжения (приспособления предлагаются как сервис).

Документация и руководства (доступны)
Поставляются технический паспорт и руководство пользователя, включая инструкции по сопряжению с поддерживаемыми основными консолями.

Характеристики / технические спецификации

• Частота сердечных сокращений (режим теста SpO2): 10—300 BPM; шаг 1 BPM; точность ±1 BPM.
• Эталонный DC выход LED: 100—3000 mV; шаг 1 mV.
• Эталонный AC выход LED: 0.75—30 mV; шаг 0.01 mV.
• Диапазон PI (AC/DC): 0.025%—30% (зависит от уровней AC/DC).
• Длины волн светодиодов: Красный 660 nm; Инфракрасный 880 nm или 940 nm; точность ±10 nm.
• Абсолютная облучённость красного (100%): 3.55 mW/m²; точность ±15%.
• Абсолютная облучённость инфракрасного (100%): 6.65 mW/m²; точность ±15%.
• Скорость сканирования LED: 50—40 kHz (Normal/Standalone); 10 kHz (Raw data); точность времени ±5 μs.
• Частота дискретизации PD: 250 kHz (одноканальная); точность времени ±5 μs.
• Время отклика PD на нарастание/спад: ~1 μs (зависит от интенсивности LED DUT).
• Диапазон SpO2: 1%—100%; шаг 1%; точность ±1% плюс указанная точность DUT (измеряется с опорными приборами).
• PPG режим теста — Волна: Sine / Triangle / Square / PPG (по умолчанию: PPG).
• PPG режим теста — BPM: 10—300 BPM (по умолчанию 60 BPM); шаг 1 BPM.
• PPG режим теста — Частота, связанная с дыханием: 0.17—5 Hz; по умолчанию 1.00 Hz; шаг 0.01 Hz.
• PPG режим теста — Люкс: 50—925 Lux (измерено в 5 mm от диффузионной пленки); разрешение ~1/3000 полного диапазона; точность ±6%.
• PPG режим теста — Поддерживаемые длины волн: 525 / 660 / 880 / 940 nm (точность ±10 nm).
• PPG режим теста — Амплитуды SP/DN/DP (AC): 0.75—30.00 mV; шаг 0.01 mV; примерные значения по умолчанию приведены в таблицах.
• PPG режим теста — Временные позиции SP/DN/DP (Красный/IR): 0—1000 ms (при 60 BPM); разрешение 1 ms; примерные значения по умолчанию SP 150 ms, DN 360 ms, DP 460 ms.
• Генератор шума (по времени) — Частоты: off / 0.5 / 1 / 2 / 3 / 5 / 10 / 25 / 50 / 60 / 100 / 120 / 1k / 5k Hz / White Noise; амплитуда 0.05—2.00 mV; шаг 0.05 mV.
• Дыхание — Частота: 1—150 BrPM; по умолчанию 20 BrPM; шаг 1 BrPM. Соотношение вдох/выдох: 1:1, 1:2, 1:3, 1:4, 1:5 (по умолчанию 1:1).
• Модуляция дыхания — Доступны модуляции baseline/амплитуды/частоты. Вариация baseline: R: 1—16%, IR: 1—16%; шаг 1%.
• Апноэ — Длительность: 1—60 s (по умолчанию 10 s); цикл: 1—10 min (по умолчанию 1 min).
• PWTT режим теста — Временная разница (PTTp, PTTf): 0—5999 ms (диапазон уменьшается при росте ЧСС); шаг 1 ms; точность ±1 ms.
• Поддерживаемые режимы с AECG100: Normal, Standalone, Raw data. Режим Raw data применим с SECG 5.0 AIO.
