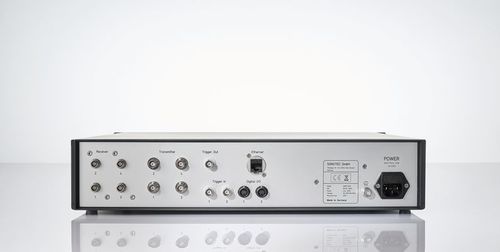

Тестер для медицинских приборов SONO-PR 10

ультразвуковойкомпактныйцифровой

Обзор

• Экономичное решение для воздушно-акустического ультразвукового контроля (без разрушений)
• Предназначено для лёгких и трудно сопрягаемых компонентов, где контактые методы неприменимы
• Обеспечивает бесконтактные испытания без использования контактных жидкостей
• Полоса частот системы до 10 МГц (SONO-PR 10)

Ультразвуковые зонды для бесконтактной проверки

• Совместимость с воздушно-акустическими зондами SONOSCAN CFC / CF

Преимущества

• Экономичное решение для внедрения воздушно-акустического ультразвука
• Широкий спектр применений и материалов
• Гибкая конфигурация для различных задач контроля
• Простая, неавтоматизированная система для ручного или полуавтоматического контроля
• Широкий частотный диапазон в области воздушно-акустического ультразвука
• Возможна работа без ПК — через встроенную сенсорную панель

Применения

• Бесконтактный ультразвуковой контроль для обнаружения дефектов и характеристики материалов
• Подходит для пен, металлов, пластмасс и керамических материалов
• Контроль строительных материалов: кирпич, композитные панели, бетон и древесина
• Инспекция сотовых и сэндвич-структур с различными сердечниками и облицовочными слоями

Компоненты / Ключевые характеристики

• Воздушно-акустические зонды — технология SONOTEC piezo-composite с фокусировкой элементов для максимального разрешения и чувствительности
• До 4 каналов — независимые каналы передачи и приёма с настраиваемым квадратным burst-пульсером и низкошумящими предусилителями
• Интерфейсы — цифровые интерфейсы для расширения функционала
• Без ПК — управление непосредственно с прибора через встроенную сенсорную панель

Технические данные (кратко)
Общие данные:
19-дюймовая единица, содержащая ультразвуковой передатчик и приёмник
Температура эксплуатации: 5 °C до 40 °C
Интерфейс конфигурации: 1 Gbit LAN
Степень защиты: IP20

A/D преобразователь:
Разрешение: 14 Bit
Частота выборки: до 50 MS/s

Пульсер (передатчик):
Количество каналов: 1–4
Амплитуда импульса: 10 V – 500 V
Частотный диапазон: 40 kHz – 10 MHz
Тип: квадратный burst (однополюсный положительный) до 20 импульсов

Приёмник:
Количество каналов: 1–4
Частотный диапазон: 35 kHz – 15 MHz
Усиление с интегрированным CFC предусилителем: 20 dB – 140 dB, шаг 0,5 dB
Усиление с внешним стандартным предусилителем: 0 dB – 120 dB, шаг 0,5 dB
Шум: 1 nV/√Hz

Интерфейсы:
Входы: многоканальные цифровые и аналоговые
Выходы: многоканальные цифровые

Характеристики / Спецификация

• Форм-фактор: 19-дюймовая единица передатчика/приёмника
• Полоса системы: до 10 МГц
• Частотный диапазон передатчика: 40 kHz – 10 MHz
• Частотный диапазон приёмника: 35 kHz – 15 MHz
• Каналы: 1–4 (передача & приём)
• Напряжение передатчика: 10 V – 500 V
• Интегрированное усиление приёмника: 20 dB – 140 dB (шаг 0,5 dB)
• Внешнее усиление предусилителя: 0 dB – 120 dB (шаг 0,5 dB)
• Шум приёмника: 1 nV/√Hz
• Интерфейс конфигурации: 1 Gbit LAN
• Температура эксплуатации: 5 °C до 40 °C
• Степень защиты: IP20
