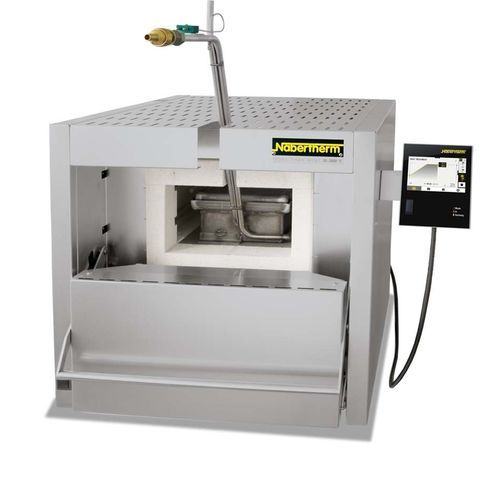

Печь для отверждения N 7/H

для отжигадля обогреваширокого применения

Обзор
Системы камерных печей серии N 7/H – N 17/HR имеют низкий, но глубокий объём печи и предназначены для обработки небольших партий. Нагревательные элементы на несущих трубах обеспечивают свободное тепловое излучение и длительный срок службы.

Описание продукта
Эти настольные камеры оснащены трёхсторонним подогревом (обе боковые стороны и дно) и позволяют выполнять процессы, аналогичные системам LH 15/12 – LH 60/12. Опционная газационная камера обеспечивает работу в инертной атмосфере и прямое измерение температуры на загрузке.

Особенности

• Максимальная температура Tmax 1150 °C; рекомендуемая рабочая температура до 1100 °C
• Глубокая камера с трёхсторонним нагревом
• Нагревательные элементы на несущих трубах для свободного излучения и долгой службы
• Донный нагрев защищён SiC‑пластиной
• Двойная стенка корпуса из нержавеющей стали с вентиляторным охлаждением для снижения температуры поверхности
• Многослойная изоляция с лёгкими огнеупорными кирпичами; RCF материалы не используются
• Низкое энергопотребление благодаря многослойной изоляции
• Газационная камера для защитной атмосферы с дополнительным термоэлементом типа K
• Автоматическая подача газа 4–50 л/мин; типичная скорость продувки процесса 5–8 л/мин
• Регулирование по загрузке для измерения температуры непосредственно на материале в газационной камере
• Платформа для загрузки и фольга для отжига/закалки в комплекте
• Контроллер P570 (сенсорный; 50 программ × 40 сегментов) и инструменты мониторинга
• Приложение MyNabertherm, NTEdit, NTGraph; NTLog Basic для записи данных на USB
• Настольные модели: N 7/H, N 11/H, N 11/HR, N 17/HR

Дополнительное оборудование

• Программный пакет VCD для управления процессом, мониторинга и документации

Технические характеристики (таблица)
Модель | Tmax (°C) | Внутренние размеры газационной камеры Ш x Г x В (мм) | Внешние размеры Ш x Г x В (мм) | Скорость продувки процесса (л/мин) | Подключенная мощность (кВт) | Электропитание | Вес (кг) | Время нагрева (мин)
N 7/H System | 1150 | 180 x 190 x 90 | 800 x 650 x 600 | 5 - 8 | 3,0 | 1‑фазный | 60 | 320
N 11/H System | 1150 | 180 x 290 x 90 | 800 x 750 x 600 | 5 - 8 | 3,5 | 1‑фазный | 70 | 320
N 11/HR System | 1150 | 180 x 290 x 90 | 800 x 750 x 600 | 5 - 8 | 5,5 | 3‑фазный | 70 | 70
N 17/HR System | 1150 | 180 x 440 x 90 | 800 x 900 x 600 | 5 - 8 | 6,4 | 3‑фазный | 90 | 110

Характеристики / технические спецификации

• Диапазон рабочих температур: рекоменд. до 1100 °C, макс. 1150 °C
• Глубокая камера для малых загрузок; трёхсторонний нагрев
• Донный нагрев защищён SiC‑пластиной; многослойная изоляция без RCF
• Автоматическая подача газа и газационная камера для защитной атмосферы; регулирование по загрузке
• Контроллер P570; мониторинг и документация через MyNabertherm, NTEdit, NTGraph, NTLog Basic
• Двойная стенка корпуса из нержавеющей стали с охлаждением; энергоэффективная многослойная изоляция
