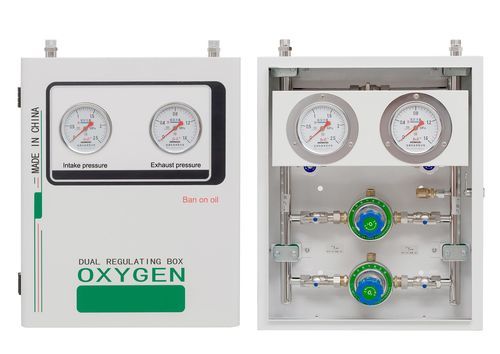

Станция снижения давления для кислорода

медицинскаядля баллонов с кислородом

Описание
Устройство выполнено по схеме с двумя контурами: при отказе одного контура можно переключиться на другой, чтобы обеспечить непрерывную подачу газа. Соответствует требованию о непрерывной подаче газа при одиночном отказе, указанному в GB 50751-2013 Technical Specification for Medical Gas Engineering, предоставляется протокол испытаний по GB 50751-2012.

Данные изделия
Трубопровод сконфигурирован как одна резервная и одна рабочая линия для упрощения обслуживания.
Размеры корпуса: 420 мм × 450 мм × 170 мм.
Входное давление (P1): 0,6–0,8 МПа.
Выходное давление (P2): 0,35–0,6 МПа (регулируемое).
Детали по давлению: прецизионный манометр с предохранительным клапаном.
Регулятор и клапан обслуживания: латунь.
Среда: кислород; расход ≥ 300 L/min.
Трубопровод: обезжиренные бесшовные трубы из нержавеющей стали 304.

Технические характеристики

• Конструкция: двухконтурная, переключение для поддержания подачи при отказе одного контура
• Схема трубопровода: одна резервная / одна рабочая для удобства обслуживания
• Размеры корпуса: 420 × 450 × 170 мм
• Входное давление (P1): 0,6–0,8 МПа
• Выходное давление (P2): 0,35–0,6 МПа (регулируемое)
• Статическая характеристика: повышение давления P2 на 0,06 МПа
• Детали по давлению: прецизионный манометр с предохранительным клапаном
• Регулятор/клапан: латунный регулятор давления и латунный обслуживающий клапан
• Среда и расход: кислород; расход ≥ 300 L/min
• Материал трубопровода: обезжиренная бесшовная нержавеющая сталь 304
• Стандарты: Соответствует GB 50751-2013; протокол испытаний доступен согласно GB 50751-2012
