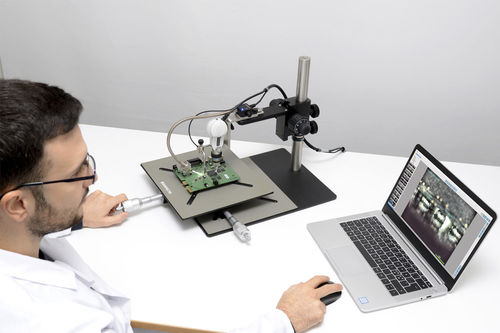

Оптическая система контроля BGA-002

Оптическая система бокового обзора нового поколения, предназначенная для быстрого и гибкого оптического контроля, анализа и документирования скрытых паяных соединений BGA, μBGA. FipChip, CSP, CGA и SMD компонентов с верхним обзором. Работает на базе INSPECTIS© ProX Мощное, но при этом простое в использовании программное обеспечение, предоставляющее инструменты для просмотра изображений в реальном времени, управления камерой, захвата изображений/видео/аудио, геометрических измерений, наложения и сравнения изображений, наложения фокуса, аннотаций и отчетов, а также другие функции. Разработано для продуктивности Оптика высокого разрешения в сочетании с мощной светодиодной системой освещения, надежным оптическим зондом и быстрым интерфейсом камеры USB3.0 позволяет получать четкое, ясное и высокочастотное видео скрытых паяных соединений в режиме реального времени. Передовая, гибкая и надежная система Возможность переменного фокуса оптики позволяет пользователю получать изображение от первого до 20 рядов паяных соединений BGA с гибкой, электронно регулируемой подсветкой волоконной щеткой в качестве фоновой подсветки. Уникальная конструкция механизма soft-touch в кронштейне стойки защищает микропризмы в наконечнике оптического зонда от повреждения при размещении на поверхности проверяемой печатной платы. механизм поворота на 180º для легкого выравнивания датчика вдоль 3 различных сторон пакета BGA. Разработано с акцентом на эффективность затрат времени и средств Программное обеспечение INSPECTIS© BGA Inspection разработано таким образом, чтобы помочь пользователям легко ориентироваться в нем. Благодаря логичному расположению и графическим пиктограммам для каждой функции, операторы могут быстро освоиться с программным обеспечением, экономя время при проведении инспекций и измерений и сокращая необходимость в проведении учебных занятий.
