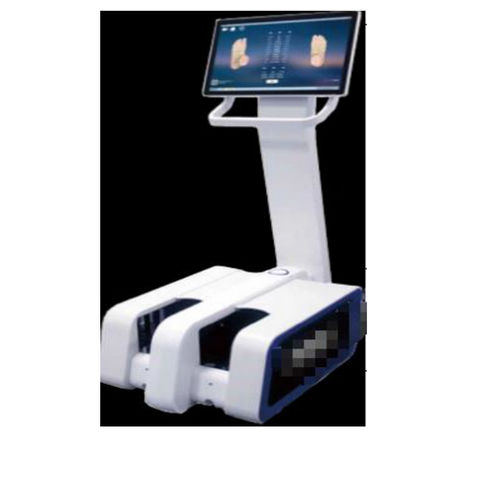

Система CAO/FAO для разработки ортопедических стелек Practice-X

для ортопедических аппаратов

Обзор продукта
Insole CAD Design System-03 — это решение для бесконтактного лазерного сканирования стопы в сочетании с CAD‑программным обеспечением для стелек. Система получает точную 3D‑геометрию стопы для проектирования ортезов и производства обуви, экспортируя STL и другие форматы, готовые к анализу или прямой 3D‑печати.

Ключевые характеристики

• Скан одной стопы <10 s (Practice-X)
• Скан обеих стоп <20 s (Practice-2X)
• Стандартная погрешность / допуск ±0,5 мм
• Автоматическое извлечение >60 параметров стопы
• Вывод STL пригоден для прямой 3D‑печати
• Бесконтактное лазерное сканирование (лазерный класс 2M, безопасно для глаз)

Технические характеристики

• Наименование изделия: Insole CAD Design System-03
• Модели/варианты: Practice-X; Practice-2X
• Метод сканирования: бесконтактное лазерное сканирование (лазерный класс 2M, безвреден для тела и глаз)
• Диапазон сканирования (X×Y×Z): 320×130×100 мм (Practice-X); 350×130×100 мм (Practice-2X)
• Допуск / стандартная погрешность: ±0,5 мм
• Время сканирования: <10 s (одна стопа, Practice-X); <20 s (обе стопы, Practice-2X)
• Габариты устройства (Д×Ш×В): 570×330×218 мм (Practice-X); 660×563×316 мм (Practice-2X)
• ПО: GenSci V2.1 (Practice-X); GenSci V3.0 (Practice-2X)
• Форматы вывода: ASC, STL, OBJ, EASYLAST, SHOE MASTER и др.
• Операционная система: WIN7/10 64-bit (Practice-X); WIN10 64-bit (Practice-2X)
• Питание: AC220V; рекомендуется ИБП 500W, предоставляемый пользователем
• Номинальная мощность: 240W

Области применения

• Лаборатории ортезов и протезов
• Производители индивидуальных стелек и обуви
• Подиатрические клиники и центры анализа походки
• НИОКР и контроль качества при проектировании обуви
