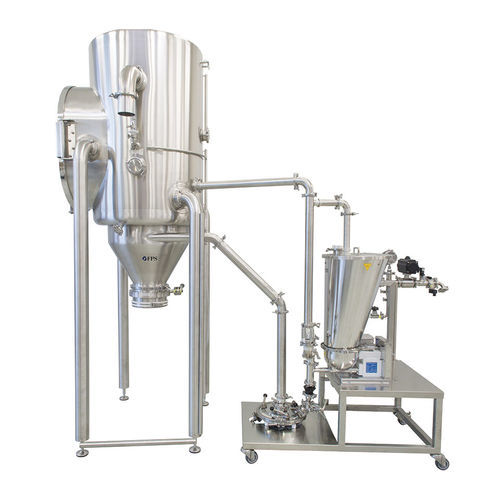

Система микронизации со струей воздуха ProMill series

пилотнаядля производствастерильная

Обзор
Серия ProMill представляет собой флюидные струйные мельницы, предназначенные для микронаризации в условиях непрерывного производства и при больших производственных мощностях — от пилотных объёмов до крупных партий. Они оптимизированы для низкого потребления технологического газа, быстрого переналадки и эффективного уменьшения размера частиц в промышленных процессах.

Конструкция и соответствие
Все соединения, контактирующие с продуктом, выполнены с учётом требований cGMP для упрощения сборки, разборки, очистки и валидации. Количество компонентов сведено к минимуму для ускорения обслуживания и управления. Мельницы ProMill могут быть интегрированы в изоляторы для обработки стерильных, потенциально токсичных или радиоактивных продуктов. Стандартные опции: объемный или гравиметрический дозатор, тканевый мешочный сепаратор, ручная панель управления и регистратор данных, соответствующий CFR21 Part11. Доступны ATEX‑конфигурации и специальные материалы (PTFE или керамические вставки/покрытия, Hastelloy) по запросу.

Доступные модели

• ProMill-8: производственная установка, камера помола 8" — микронаризация от 500 г до 80 кг/ч.
• ProMill-12: производственная установка, камера 12" — до 200 кг/ч.
• ProMill-16: производственная установка, камера 16" — типичные размеры партий 20 кг–5 000 кг; до 400 кг/ч.
• ProMill-20: наибольшая камера серии (20") — наивысшая производительность, до 800 кг/ч.

Технические данные

• Габариты: камеры 8", 12", 16", 20" (ProMill-8 / -12 / -16 / -20)
• Материал: стандарт AISI316L; опционно PTFE или керамические вставки и специальные покрытия; Hastelloy по запросу
• Уплотнения: PTFE - FEP / Viton - силикон
• Шероховатость поверхности: < 0,25 μm (контактные поверхности); < 0,80 μm (неконтактные поверхности)
• Размер партии (мин–макс): ProMill-8: 1–1 000 кг; ProMill-12: 5–2 500 кг; ProMill-16: 10–5 000 кг; ProMill-20: 30–10 000 кг
• Производительность (мин–макс): ProMill-8: 0,2–80 кг/ч; ProMill-12: 1–200 кг/ч; ProMill-16: 3–400 кг/ч; ProMill-20: 10–800 кг/ч
• Потребление газа @ 7 barg: 119 / 249 / 444 / 725 Nm3/h (ProMill-8 / -12 / -16 / -20)
• Потребление газа @ 12 barg: 205 / 427 / 761 / 1240 Nm3/h
• Потребление газа @ 100 psig: 74 / 155 / 277 / 452 SCFM
• Потребление газа @ 175 psig: 128 / 266 / 474 / 773 SCFM
• Типичный выход: 99.5% в зависимости от размера партии
• Рабочее давление: 2–12 barg

Технические спецификации

• Серия: ProMill series
• Подходящие размеры партий: от 1 кг до 10 000 кг в зависимости от модели
• Диапазон производительности: 0,2 кг/ч до 800 кг/ч в зависимости от модели
• Материалы: стандарт AISI316L; опционально вставки/покрытия PTFE или керамика; Hastelloy по запросу
• Шероховатость поверхности: < 0,25 μm (контактные поверхности); < 0,80 μm (неконтактные поверхности)
• Уплотнения: PTFE - FEP / Viton - силикон
• Варианты подачи: объемный или гравиметрический дозатор
• Сепарация: тканевый мешочный сепаратор
• Управление и данные: ручная панель управления и регистратор данных, соответствующий CFR21 Part11
• Примеры потребления газа: от 119 Nm3/h (@7 barg) для ProMill-8 до 1240 Nm3/h (@12 barg) для ProMill-20
• Типичный выход: 99.5% в зависимости от размера партии
• Рабочее давление: 2–12 barg
• Сертификации / конфигурации: ATEX доступен; конструкция с учётом cGMP для облегчения валидации
