2/2-ходовые - нормально закрытые (NC) и нормально открытые (NO)
2/2-ходовые - двойного действия (DA)

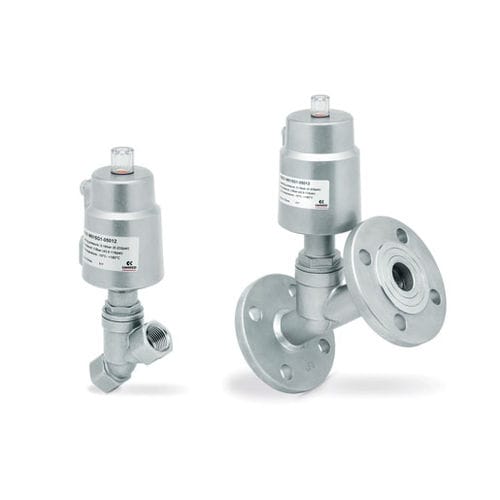

Клапаны с угловым седлом выпускаются в различных модификациях в зависимости от номинального диаметра, типа среды и присоединения к процессу.
Они способны работать с агрессивными или содержащими взвешенные твердые частицы средами и могут применяться в системах с высокими рабочими температурами.
Работа определяется пневматическим приводом поршня одинарного действия с пружинным возвратом.
Имеются также модели с приводом двойного действия без пружины.
Для жидких сред мы рекомендуем модели с направлением потока под седлом.
Для газа или пара мы рекомендуем модели с направлением потока над седлом.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ -
Функция - 2/2 NC - 2/2 NO - 2/2 двойного действия
Управление - пневматическое, тип поппет
Пневматические соединения - 1/4 ... 4" с резьбой BSP/BSPT/NPT, фланцевые, под приварку, треххомутовые
Номинальный диаметр - DN8 ... DN100
Коэффициент расхода Kv (м³/ч) - 2,2 ... 132
Рабочее давление - 0 ÷ 2 ... 16 бар
Рабочая температура - -10 ÷ 180 °C (стандартные уплотнения) / 25 ÷ 220 °C (высокотемпературные уплотнения)
Жидкость - вода, воздух, пар, инертные или коррозионные жидкости и газы (совместимые с контактирующими материалами)
Вязкость - 600 сСт. Макс
Установка - в любом положении
МАТЕРИАЛЫ, КОНТАКТИРУЮЩИЕ СО СРЕДОЙ -
Корпус - нержавеющая сталь 316 (DN8 ÷ DN80) / нержавеющая сталь 304 (DN100)
Уплотнения - PTFE
Внутренние детали - нержавеющая сталь 316
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПНЕВМАТИЧЕСКОГО ПРИВОДА -
Размеры привода - Ø40 - Ø50 - Ø63 - Ø90 - Ø125 мм
Материал привода - нержавеющая сталь 304 / алюминий (только для Ø125 мм)
Материал поршня - алюминий
---
