Трёхмерная структура с высокой точностью Система томографа ПЭМ представляет собой систему автоматизации, управляющую всем процессом от получения последовательных наклонных изображений до их трёхмерной реконструкции. Его программное обеспечение (Recorder, Composer, Visualizer-Kai) использует уникальные алгоритмы для автоматизации различных настроек, особенно необходимых для томографии.
Особенности
блокфлейта
Это программное обеспечение за короткое время получает последовательные изображения наклона для томографии. Для точной реконструкции необходимо множество изображений образцов, полученных в процессе непрерывного наклона с определенным угловым шагом. Автоматически выполняются такие операции, как наклон образца с заданным шагом угла, коррекция смещения поля зрения из-за наклона, регулировка фокусировки и получение изображений.

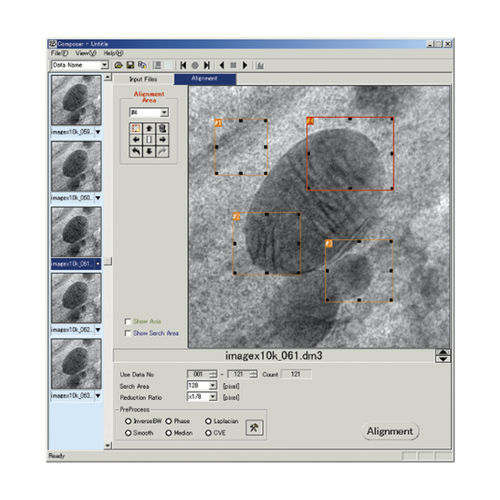

Композитор
Это программное обеспечение выполняет трехмерную реконструкцию из последовательно полученных наклонных изображений. Решающим элементом, необходимым для электронно-лучевой томографии, является то, как точно совместить данные изображения. Это решается путем расчета трехмерного положения на оси наклона и анализа точной информации об углах, и в результате была реализована точная реконструкция за короткое время с простой операцией.
Визуализатор-Кай
Это программное обеспечение отображает трехмерно реконструированные данные с помощью различных методов, таких как объемная визуализация и поверхностная визуализация, а также обеспечивает интуитивное наблюдение на экране, как если бы вы работали руками. С помощью мыши изображения можно свободно перемещать и отображать. Также включена функция измерения длины.
